Enlever bascule sur juxtaposé novia 16/65

Bonjour à tous,

Je vous présente un petit héritage familiale :

Juxtaposé 16/65 novia M&P

Il a besoin d'un gros gros nettoyage

Il me reste à nettoyer correctement la bascule mais je n'arrive pas à l'enlever

J'ai dévisse l'écrou derrière la plaque de couche mais rien ne bouge. Je ne force pas trop par peur d'abîmer

Si l'un de vous peut me guider

As tu demonté le gros écrou/tirefond a l’intérieur de la crosse?pour cela il faut enlever la plaque de couche.sur ta deuxième photo on voit aussi une vis qu’il faut dévisser,pour cela il te faut un tournevis à bonne prise,large et a tête fine

Je ne pense pas que tu avais besoin de démonter la clé pour ça

Bonjour,
effectivement il y a du nettoyage à faire.
Courage, sa va allé.
Pour ton premier permis , il ira très bien ce petit juxtaposé.
A toi de trouver la bonne munition à ton arme suivant quel gibier chassé.

Faut voir s'il y-a pas de goupille ,crosse/bascule....

philgood a écrit:Je ne pense pas que tu avais besoin de démonter la clé pour ça

Bonjour Phil,

Je n'ai pas enlever la clé juste le cache

philgood a écrit:Je ne pense pas que tu avais besoin de démonter la clé pour ça

Bonjour Phil,

Je n'ai pas enlever la clé juste le cache

philgood a écrit:As tu demonté le gros écrou/tirefond  a l’intérieur de la crosse?pour cela il faut enlever la plaque de couche.sur ta deuxième photo on voit aussi une vis qu’il faut dévisser,pour cela il te faut un tournevis à bonne prise,large et a tête fine

J'ai juste l'écrou je vois bien au fond de la crosse une barre filetée mais je ne comprends pas trop le serrage

Sur la 2eme photo il n'y a pas de vis, peut etre la luminosité de la photo

Il y a quelques expert sur le forum qui vont t’aider

Sur ta dernière photo on voit que l'écrou n'est pas dévissé à fond sinon il se désolidariserait de la tige filetée afin de pouvoir enlever la crosse.

horace2002 a écrit:Sur ta dernière photo on voit que l'écrou n'est pas dévissé à fond sinon il se désolidariserait de la tige filetée afin de pouvoir enlever la crosse.

Bonjour Horace,

Je pense que c'est une entretoise que l'on voit
Ca baigne dans le wd40,

Ah ok

SYLVAIN72 a écrit:

philgood a écrit:As tu demonté le gros écrou/tirefond  a l’intérieur de la crosse?pour cela il faut enlever la plaque de couche.sur ta deuxième photo on voit aussi une vis qu’il faut dévisser,pour cela il te faut un tournevis à bonne prise,large et a tête fine

J'ai juste l'écrou je vois bien au fond de la crosse une barre filetée mais je ne comprends pas trop le serrage

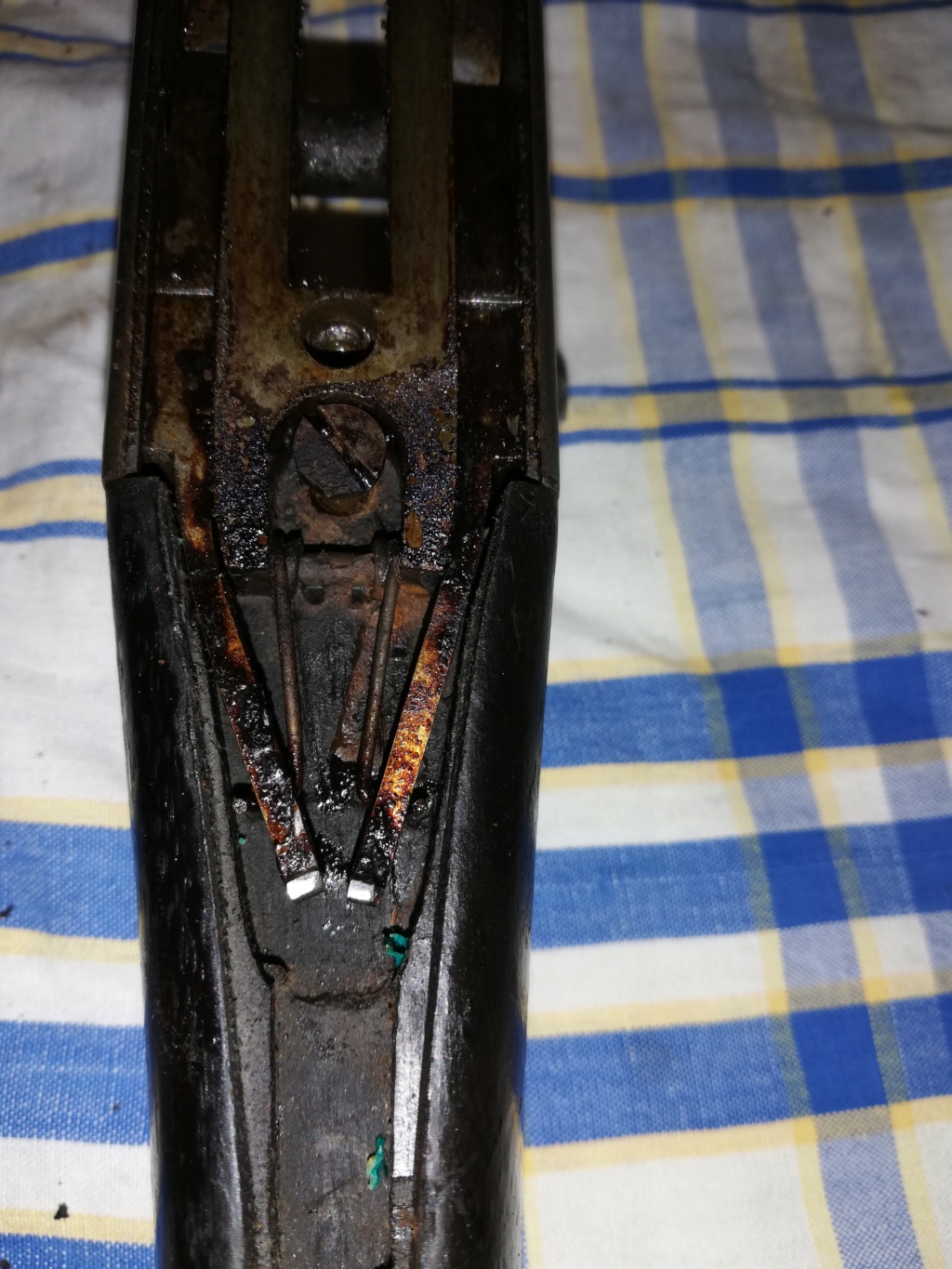

Sur la 2eme photo il n'y a pas de vis, peut etre la luminosité de la photo

Si, il y a une vis (un peu au dessus du centre de la photo); comme dit philgood essaie de la démonter, car sur les Merkel (par exemple) il faut démonter les 2 vis à très fine fente devant le pontet et abaisser un peu le bloc détente pour pouvoir enlever la crosse.
Je ne peux pas te dire si ça ira, mais essaie quand même .

Oupps
La photo n'est pas celle de l'état actuelle.

J'ai enlevé cette vis, elle tient le cache de la clé

A mon avis la crosse est collée par la crasse et la graisse figée.
Et puis si il a été mal stocké les bois ont sûrement gonflé avec l'humidité.
J'essaierais de forcer un peu mais si tu n'oses pas , va voir un petit armurier du coin, il ne va pas te demander des centaines d'euros pour un nettoyage.

horace2002 a écrit:A mon avis la crosse est collée par la crasse et la graisse figée.

J'ai essayé de taper gentiment mais rien ne bouge

Je cherche l'année de construction mais pour l'instant bredouille

Bon, j'ai forcé un peu
J'ai réussi à la sortir mais 2 fissures ce sont créées
Et le pas de vis est maté d'où les fissures je pense

Et je n'étais pas en direct acier acier

Un gros nettoyage sans démontage aurait sûrement été mieux

Oui, mais vu l'état je pense qu'un nettoyage sérieux de l'intérieur au wd40 ou autre dégrippant s'imposait quand même.
Faire partir toutes ces graisses figées et ensuite de l'huile fine type Brunox, Ballistol ou Armistol.
Pour les fissures, injecter de la colle à bois ou mieux : de la résine époxy.

Après son premier bain

Ahhh!
C'est déjà bien plus propre..

Ah oui ! Fameuse différence !
Voilà au moins quelque chose de très présentable.
Beau boulot !

J'avais un doute sur l'efficacité des percuteurs

J'ai ma reponse

Et j'ai 2 ressorts d'âge différent

Quel est l'intérêt d'avoir un ressort qui est quasiment en buté sur l'armeur ?

C'est la première arme que je démonte, je regarde pas mal vos articles/échange sur le forum

Et je trouve ce fusil ingénieusement bien fait.
