Rénovation de quadrillage plat Empty Rénovation de quadrillage plat

Jeu 28 Jan 2021 - 19:21
Bonsoir à tous !
Je vais peut-être me lancer dans la rénovation d'un joli petit juxta fabriqué par Blondeau, en 20x73. J'ai déjà refait des quadrillages classiques, en pointes de diamants, mais ce fusil possède une quadrille plate.
Quelqu'un saurait-il quel outil peut convenir pour reprendre ce type de quadrillage ?
Amicalement,
JR


Je profite aussi de ce sujet pour suggérer la création d'une nouvelle rubrique sur la rénovation d'armes. Il y a déjà eu pas mal de sujets sur PLC qui pourraient y être transférés, et la recherche de renseignements serait peut-être facilitée.

_________________
Rénovation de quadrillage plat Banniy10
585
585
Bécasse
Bécasse
Nombre de messages : 270
Age : 54
Localisation : 000
Date d'inscription : 04/07/2015

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Jeu 28 Jan 2021 - 22:23
Salut Médocain,

Tu affutes à 20° une lame de scie sauteuse à métaux. Tu en coupes un morceau de 8 mm de long et tu le fixes sur un porte-outil.
Pour le porte-outil, j'utilise des vieilles limes à tronçonneuse que je détrempe, que je plie et que je fends en bout pour y insérer le couteau.
Médocain
Médocain
Cerf
Cerf
Nombre de messages : 2379
Age : 61
Localisation : Médoc, Gironde
Date d'inscription : 03/07/2015
http://www.lo-can.com

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Jeu 28 Jan 2021 - 23:21
Bonsoir 585,
merci de ton tuyau. Aurais-tu une photo de l'outil terminé, s'il-te-plaît ?
Amicalement,
JR

_________________
Rénovation de quadrillage plat Banniy10
Insulaire
Insulaire
Modérateur
Modérateur
Nombre de messages : 8611
Age : 53
Localisation : Ecosse
Date d'inscription : 22/04/2012
https://calooknives.wordpress.com/

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Ven 29 Jan 2021 - 0:54
@Médocain a écrit:Bonsoir à tous !
Je vais peut-être me lancer dans la rénovation d'un joli petit juxta fabriqué par Blondeau, en 20x73. J'ai déjà refait des quadrillages classiques, en pointes de diamants, mais ce fusil possède une quadrille plate.
Quelqu'un saurait-il quel outil peut convenir pour reprendre ce type de quadrillage ?
Amicalement,
JR


Je profite aussi de ce sujet pour suggérer la création d'une nouvelle rubrique sur la rénovation d'armes. Il y a déjà eu pas mal de sujets sur PLC qui pourraient y être transférés, et la recherche de renseignements serait peut-être facilitée.

Bonsoir Jean-Robert,
Pourquoi ne le requadrilles-tu pas en diamants? Le plus dur est fait avec la quadrille existante, il suffit de reprendre les mêmes lignes. La quadrille plate n'est pas très fonctionnelle.
Pour une rubrique "Rénovation d'armes", c'est sur que cela vaudrait le coup. Je vais en parler à l'équipe de modération.

_________________
Amicalement,
Rénovation de quadrillage plat Geeses10
polofel
polofel
Palombe
Palombe
Nombre de messages : 394
Age : 69
Localisation : drome
Date d'inscription : 02/06/2019

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Ven 29 Jan 2021 - 9:11
bonjour perso je prends une petite fine lime a metaux sa va tout seul bien sur ne pas appuyer comme un boeuf......
Médocain
Médocain
Cerf
Cerf
Nombre de messages : 2379
Age : 61
Localisation : Médoc, Gironde
Date d'inscription : 03/07/2015
http://www.lo-can.com

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Ven 29 Jan 2021 - 10:36
Bonjour à tous !
Antoine, je ne pense pas requadriller en pointes de diamants pour deux raisons. La première est que je souhaite conserver un peu de l'identité du fusil que je vais devoir par ailleurs modifier. La seconde est que les losanges du quadrillage plat sont relativement gros, et que si je les reprends en pointes, celles-ci vont être très prononcées, trop grossières voire désagréables au toucher.
Mais le quadrillage est très peu usé, et je peux aussi envisager de ne pas le refaire.

Si je me lance, je compte refaire le poncé-huilé des bois, le bronzage des canons et peut-être du pontet long et de la clé de bascule. Il faudra aussi que j'enlève une vilaine plaque de couche en caoutchouc et que j'en fasse une en bois (pas de boulot cette fois, peut-être du bois de rose de Madagascar) après avoir recoupé droite l'extrémité de la crosse qui est légèrement cintrée. Le noyer est bien joli, veiné droit, mais un peu foncé. Et je ne voudrais pas faire de bêtise car c'est un juxta ayant une certaine valeur...
Amicalement,
JR

_________________
Rénovation de quadrillage plat Banniy10
Insulaire
Insulaire
Modérateur
Modérateur
Nombre de messages : 8611
Age : 53
Localisation : Ecosse
Date d'inscription : 22/04/2012
https://calooknives.wordpress.com/

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Ven 29 Jan 2021 - 11:13
Bonjour Jean-Robert,
Je me doutais ce que tu souhaitais sans doute lui garder son caractère d'origine. C'est certain que si le nombre de "lignes par pouce" est faible, les pointes des diamants ne seront pas très confortables. Moi aussi je serai intéressé de voir l'outil de @585. Par contre les lames à métaux pour scie sauteuse ont une voie légèrement ondulée qui doit creuser des sillons relativement larges, non? A moins que cette voie soit affinée par l'affûtage à un angle 20º. Ce serait sympa de voir la bête pour se faire une meilleur idée.

_________________
Amicalement,
Rénovation de quadrillage plat Geeses10
FF82
FF82
Sanglier
Sanglier
Nombre de messages : 936
Age : 70
Localisation : Tarn-et-Garonne 82000 MONTAUBAN
Date d'inscription : 26/01/2015

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Ven 29 Jan 2021 - 18:05
Bonjour Médocain,

dans un des deux magasins Jardiland de ma ville, j'ai vu qu'ils vendaient des cornes de buffles à l'unité. Peut-être que quelqu'un, sur le forum, a déjà eu l'occasion de travailler ce type de pièce, qui pourrait te faire une belle plaque de couche. Je te dis ça parce que sur mon Darne, c'est avec ça que la plaque de couche est faite (dixit Halifax 82).

Cordialement,

FF82
585
585
Bécasse
Bécasse
Nombre de messages : 270
Age : 54
Localisation : 000
Date d'inscription : 04/07/2015

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Ven 29 Jan 2021 - 18:21
Rénovation de quadrillage plat 20210113
Rénovation de quadrillage plat Pictur11

Salut,

Rien de bien compliqué à faire. Le couteau est collé à l'époxy.
Médocain
Médocain
Cerf
Cerf
Nombre de messages : 2379
Age : 61
Localisation : Médoc, Gironde
Date d'inscription : 03/07/2015
http://www.lo-can.com

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Ven 29 Jan 2021 - 18:23
Bonsoir FF82,
merci de ton renseignement ! J'ai aussi un Darne avec une plaque de couche en corne, et un juxta stéphanois  avec une rallonge de presque 3 cm en corne noire également. Pour ce projet, je devrai rallonger la crosse de 2 à 3cm, et je ne pense pas pouvoir trouver de corne assez épaisse.
Amicalement,
JR

_________________
Rénovation de quadrillage plat Banniy10
Médocain
Médocain
Cerf
Cerf
Nombre de messages : 2379
Age : 61
Localisation : Médoc, Gironde
Date d'inscription : 03/07/2015
http://www.lo-can.com

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Ven 29 Jan 2021 - 18:26
Bonsoir 585,
merci beaucoup pour tes photos. C'est à peu près comme ça que je voyais la chose ! Ton outil recreuse donc un poil le quadrillage sans pouvoir l'élargir comme un couteau pour pointes de diamants, c'est bien cela ?

_________________
Rénovation de quadrillage plat Banniy10
585
585
Bécasse
Bécasse
Nombre de messages : 270
Age : 54
Localisation : 000
Date d'inscription : 04/07/2015

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Sam 30 Jan 2021 - 14:15
Salut Médocain,

Pas facile de parler de quelque chose que je n'ai pas en visu.
Ton quadrillage est-il vraiment un quadrillage plat ? Si c'est le cas, le sillon est parallèle sur toute sa profondeur.
Ou bien est-ce un quadrillage semi-plat qui a un sillon avec un angle plus ou moins fermé ?

Médocain
Médocain
Cerf
Cerf
Nombre de messages : 2379
Age : 61
Localisation : Médoc, Gironde
Date d'inscription : 03/07/2015
http://www.lo-can.com

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Sam 30 Jan 2021 - 14:22
Bonjour,
je pense que c'est un vrai quadrillage plat, avec sillon à bords parallèles.
Je ferai quelques photos.

_________________
Rénovation de quadrillage plat Banniy10
Médocain
Médocain
Cerf
Cerf
Nombre de messages : 2379
Age : 61
Localisation : Médoc, Gironde
Date d'inscription : 03/07/2015
http://www.lo-can.com

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Mer 10 Fév 2021 - 15:55
Bonjour à tous !

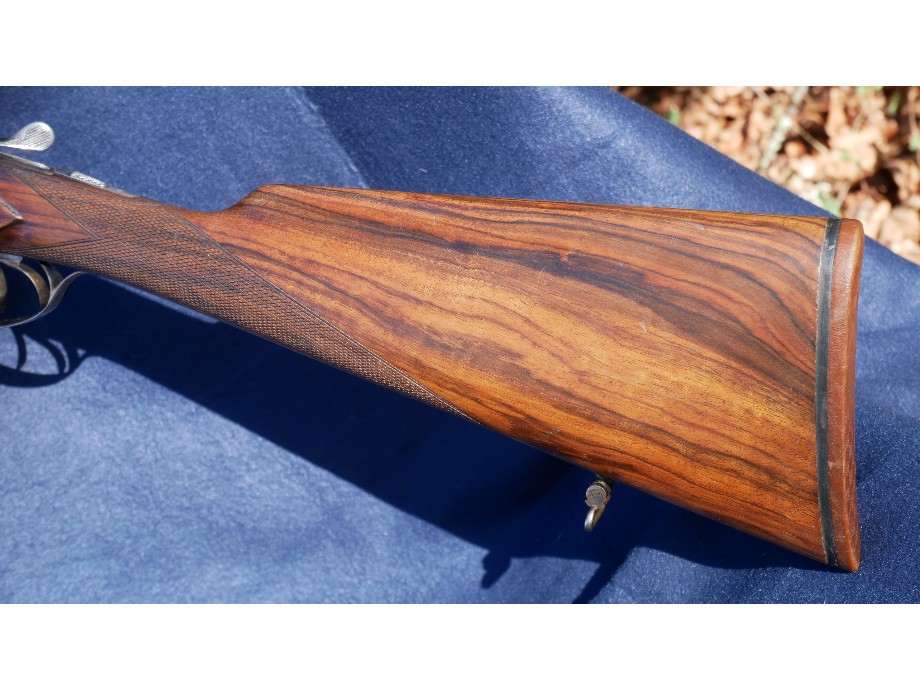

Comme promis, voici quelques photos de ce Blondeau en calibre 20.

Rénovation de quadrillage plat 221
Rénovation de quadrillage plat 319Rénovation de quadrillage plat 417

Rénovation de quadrillage plat 518
Je pense qu'il s'agit bien d'un quadrillage plat. Comme il n'est pas trop abîmé, peut-être que je vais le laisser tel quel.
J'ai reçu une ébauche de bois de rose de Madagascar pour faire la plaque de couche. J'espère arriver à rénover ce fusil qui est bien joli.
Amicalement,
JR

_________________
Rénovation de quadrillage plat Banniy10
culombu2A
culombu2A
Cerf
Cerf
Nombre de messages : 4931
Age : 60
Localisation : corse
Date d'inscription : 22/02/2017

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Mer 10 Fév 2021 - 17:22
Bonjour Jean-Robert,

effectivement, le quadrillage ne semble pas très usé, légèrement à deux petits endroits si la photo ne trompe pas. En revanche le départ de longuesse semble noirci, mais je suppose que tu vas nous faire un beau poncé-huilé.

_________________
"Si nous prenons la nature pour guide, nous ne nous égarerons jamais". (Cicéron)
Médocain
Médocain
Cerf
Cerf
Nombre de messages : 2379
Age : 61
Localisation : Médoc, Gironde
Date d'inscription : 03/07/2015
http://www.lo-can.com

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Mer 10 Fév 2021 - 17:42
Bonsoir Eric,
je vais effectivement refaire un poncé-huilé sur les bois. J'aurais aimé reprendre un peu ce quadrillage, mais sans outil ad hoc, j'hésite encore. Je vais refaire le bronzage des canons en noir de guerre. Et se pose aussi le problème de la jaspe qui a été vernis mais est assez abîmée sur le dessous de la bascule : il y a des "taches" de métal nu. Je me demande si je ne vais pas tout simplement l'enlever partout pour obtenir une bascule et un pontet blancs.
Je crois avoir fait un mauvais choix dans le bois de la plaque de couche. Le bois de rose que j'ai reçu est très beau, mais trop foncé par rapport au noyer, plus foncé que sur les photos.

En parlant de bois, je vais placer dans la rubrique "couteaux" le lien suivant :      www.comptoirdesboisprecieux.com
Pas mal de choix, des prix raisonnables et un gars des Landes sympa.

Amicalement,
Jean-Robert

_________________
Rénovation de quadrillage plat Banniy10
culombu2A
culombu2A
Cerf
Cerf
Nombre de messages : 4931
Age : 60
Localisation : corse
Date d'inscription : 22/02/2017

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Mer 10 Fév 2021 - 18:30
Dans mon précédent message j'ai failli écrire que le jaspage semblait en bon état, j'ai bien fait de m'abstenir.
Pour le lien "comptoir des bois précieux", je connais ce site et son responsable, vaste choix, prix contenus et surtout un accueil chaleureux par une personne qui sait de quoi elle parle.
Bon courage pour ta rénovation, je t'ai à l'œil! Rénovation de quadrillage plat Rire

_________________
"Si nous prenons la nature pour guide, nous ne nous égarerons jamais". (Cicéron)
585
585
Bécasse
Bécasse
Nombre de messages : 270
Age : 54
Localisation : 000
Date d'inscription : 04/07/2015

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Jeu 11 Fév 2021 - 17:39
Rénovation de quadrillage plat 20210211

Salut Médocain,
La partie que j'ai entourée en rouge sur la photo, qui est moins usée, n'a pas l'air d'être quadrillage plat. On serait plutôt sur du semi-plat.
Tu le sais peut-être déjà. Pour enlever un jaspage, on utilise de l'acide chlorhydrique. Puis on le neutralise avec de l'eau savonneuse.
Médocain
Médocain
Cerf
Cerf
Nombre de messages : 2379
Age : 61
Localisation : Médoc, Gironde
Date d'inscription : 03/07/2015
http://www.lo-can.com

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Jeu 11 Fév 2021 - 18:08
Salut 585,
et merci de cette réponse !
Je pourrais donc éventuellement reprendre le quadrillage avec un outil en "V'" classique (type Dem Bart) ou avec un outil fait comme tu l'as indiqué avec un angle plus étroit de 20 ° ?
Je ne connaissais pas le tour de main pour enlever le jaspage, merci du tuyau !
Amicalement,
JR

_________________
Rénovation de quadrillage plat Banniy10
585
585
Bécasse
Bécasse
Nombre de messages : 270
Age : 54
Localisation : 000
Date d'inscription : 04/07/2015

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Sam 13 Fév 2021 - 18:42
Salut Médocain,

Je ne peux pas me mettre à ta place. Comme tu as déjà un outil Dem Bart, pourquoi ne pas le faire avec celui-ci.
Un peu de lecture qui donne des infos sur comment enlever du jaspage :
https://www.pressreader.com/france/armes-de-chasse/20190402/283102775401792
Médocain
Médocain
Cerf
Cerf
Nombre de messages : 2379
Age : 61
Localisation : Médoc, Gironde
Date d'inscription : 03/07/2015
http://www.lo-can.com

Rénovation de quadrillage plat Empty Re: Rénovation de quadrillage plat

Sam 13 Fév 2021 - 19:54
Bonsoir,
je comprends bien ta position. Je vais voir ce que je dois faire. Merci beaucoup pour ton lien qui me conforte dans mon idée d'enlever le jaspage abîmé.

_________________
Rénovation de quadrillage plat Banniy10
