Salut à tous,

Chose promise, chose dûe, voici les débuts de ma tentative de fabrication d'une couveuse....

On entre tout de suite dans le vif du sujet....

Je me suis procuré une caisse en polystyrène isotherme venant de chez Metro (je me suis aperçu qu'il m'en faudrait une 2ème...)

Fabrication d'une couveuse - Façon Le Goupil Dsc03910

Ensuite, j'ai fabriqué un support pour mes grilles, avec du fer plat, que j'ai plié et soudé, auquel j'ai ensuite greffé deux glissière en alu (rivetées sur le support en fer plat):

Fabrication d'une couveuse - Façon Le Goupil Dsc03911

Fabrication d'une couveuse - Façon Le Goupil Dsc03912

Fabrication d'une couveuse - Façon Le Goupil Dsc03913 Fabrication d'une couveuse - Façon Le Goupil Dsc03914

J'ai ensuite fabriqué une grille qui coulissera dans les glissières, et deviendra ainsi mon système de retournement semi-automatique des oeufs (pas besoin d'ouvrir la couveuse pour retourner tous les oeufs).
Je l'ai fabriqué avec des barres alu (facile à travailler), que j'ai également riveté entre elles. Puis j'y ai mis une grille en métal déployé.

Fabrication d'une couveuse - Façon Le Goupil Dsc03915

Fabrication d'une couveuse - Façon Le Goupil Dsc03916

Fabrication d'une couveuse - Façon Le Goupil Dsc03917

Fabrication d'une couveuse - Façon Le Goupil Dsc03918

La grille inférieure dans le support :

Fabrication d'une couveuse - Façon Le Goupil Dsc03922

Fabrication d'une couveuse - Façon Le Goupil Dsc03923

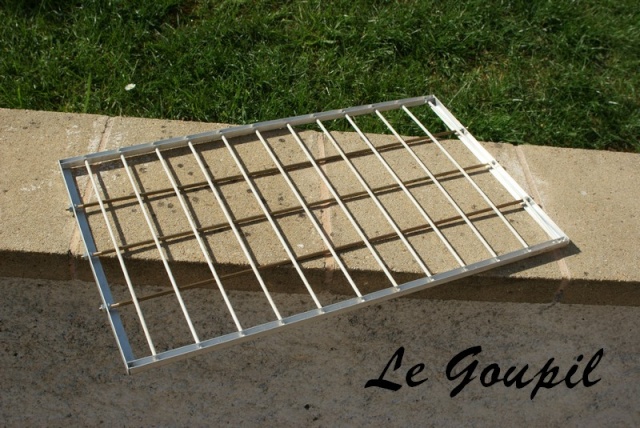

Fabrication ensuite de la grille supérieure....
Glissières alu, percée uniquement d'un coté, pour retenir les barettes (prises sur une grille de frigo), puis d'autres barettes (que j'ai filetée) ont été mises dans l'autre sens, car à chaque mouvement de la grille inférieure, les oeufs partaient tous en butée....

... Vous ne m'avez pas compris ???? Voici les photos pour mieux comprendre :

Fabrication d'une couveuse - Façon Le Goupil Dsc03924

Fabrication d'une couveuse - Façon Le Goupil Dsc03925

Fabrication d'une couveuse - Façon Le Goupil Dsc03926

La grille sur le support (attention, elle sera mise de manière fixe, afin que seule la grille du dessous glisse).

Fabrication d'une couveuse - Façon Le Goupil Dsc03927

Fabrication d'une couveuse - Façon Le Goupil Dsc03928

Fabrication d'une couveuse - Façon Le Goupil Dsc03929

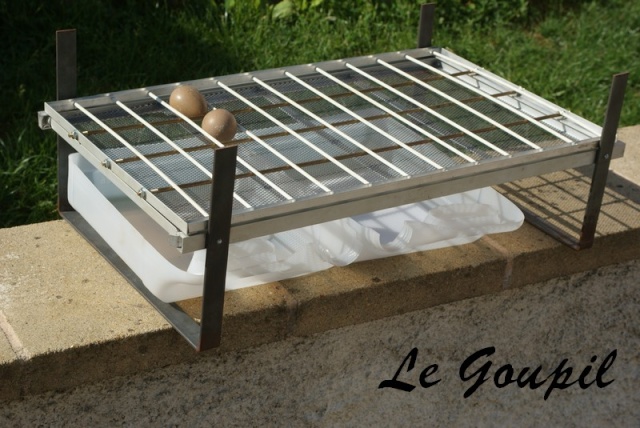

Ah, avant de poursuivre, j'ai prévu mes bacs d'eau, pour l'hygrométrie...
Trois demi bidon de 5 litres tiennent dans le fond de la couveuse.
Au besoin je les mettrais sur tasseau, afin que l'air circule tout autour de ces récipients (çà fera peut-être monter l'hygrométrie ?)

Fabrication d'une couveuse - Façon Le Goupil Dsc03930

Fabrication d'une couveuse - Façon Le Goupil Dsc03931

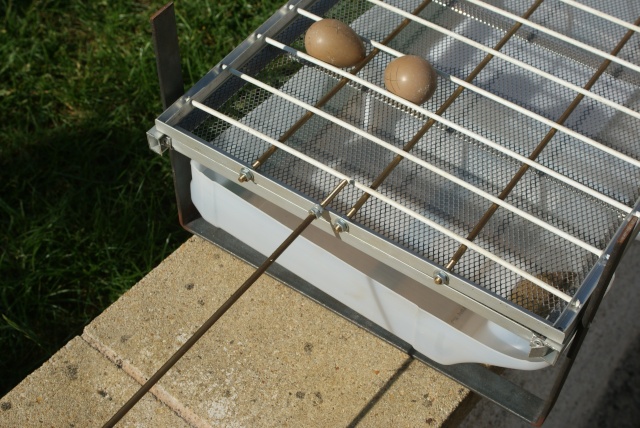

J'ai ensuite prévu la tirette qui traversera la cloison et me permettra de faire naviquer ma grille. A noter, pour les besoins de la photo, la tirette n'est pas posée sur la bonne grille (elle sera boulonnée sur la grille inférieure) :

Fabrication d'une couveuse - Façon Le Goupil Dsc03932

Fabrication d'une couveuse - Façon Le Goupil Dsc03933

De la récup.... ce qui me servira de panier d'éclosion. Je mettrais au fond, du grillage plastique....

Fabrication d'une couveuse - Façon Le Goupil Dsc03934

Fabrication d'une couveuse - Façon Le Goupil Dsc03935

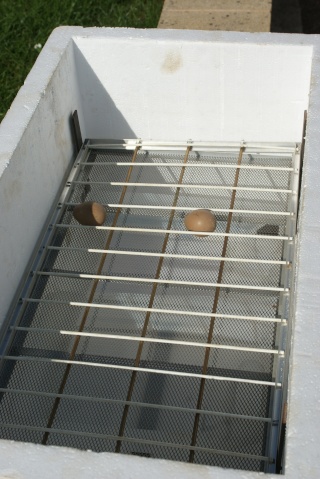

Le montage dans la couveuse :

Fabrication d'une couveuse - Façon Le Goupil Dsc03936 Fabrication d'une couveuse - Façon Le Goupil Dsc03937

Avec le panier d'éclosion :

Fabrication d'une couveuse - Façon Le Goupil Dsc03938

Fabrication du système de chauffe :
J'ai démonté deux vieilles alimentations de PC, que j'ai vidé.
J'ai percé de manière à mettre une douille d'ampoule. Ceci afin que les oeufs n'aient pas la châleur directe de l'ampoule, mais qu'elle soit diffusée via les tôles de l'alim PC.

Fabrication d'une couveuse - Façon Le Goupil Dsc03939

Une fois réalisé :

Fabrication d'une couveuse - Façon Le Goupil Dsc03940

Et c'est là que je m'aperçois qu'il me faudra une deuxième boite, car le système de chauffage ne sera pas assez haut.
Je découperais donc un morceau "de ceinture d'une seconde boite" d'une dizaine de centimètres de haut pour que la "boite de chauffe" ne soit pas trop près des oeufs... (en fait, il y aura deux boites de chauffe).

Fabrication d'une couveuse - Façon Le Goupil Dsc03941

Je me verrais bien mettre en plus le tout petit ventilo sur la photo, histoire de brasser gentillement l'air en l'alimentant à moins de 12 Volts, pour qu'il tourne moins vite. Car à priori, en cas de forte ventilation (dit couveuse dynamique, il faut un système de retournement automatique des oeufs toutes les heures).

Fabrication d'une couveuse - Façon Le Goupil Dsc03942

Dans la suite des travaux, recouper une boite, faire un caisson en contre-plaqué de 5mm pour y encastrer la boite polystyrène.

Trouver un thermostat. Sur le dessus de la boite, faire une découpe pour y poser un morceau de lexan (pour voir ce qu'il se passe à l'intérieur de la couveuse). Acheter un thermomètre / hygromètre....

Et ensuite, essai de montée et maintien de la température, montée et maintien de l'hygrométrie... puis attendre l'an prochain pour y mettre des oeufs de faisans.

Nota : Pour celui qui veut faire des économies et être sûr que çà fonctionne, mieux vaut en acheter une dans le commerce....
... Pour ma part, c'est surtout le plaisir de bricoler et d'avoir fait un "truc" qui j'espère fonctionnera correctement.

J'espère que ce "début" de sujet ne vous aura pas paru trop long, chiant à lire, mais qu'il vous aura plu, et qu'il suscitera des commentaires, voire des conseils de votre part.

La suite au prochain épisode.... Fabrication d'une couveuse - Façon Le Goupil Wink


Dernière édition par Le goupil le Mar 25 Mai 2010 - 14:13, édité 2 fois
Le Berrichon
Le Berrichon
Cerf
Cerf
Nombre de messages : 16652
Age : 39
Localisation : Berry (18) / Sologne (41) / Gironde (33)
Date d'inscription : 12/06/2008

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Mar 25 Mai 2010 - 13:30
Vivement la suite !
Réré
Réré
Modérateur
Modérateur
Nombre de messages : 8156
Age : 53
Localisation : Ain 01 Bugey,Dombes,côtière
Date d'inscription : 13/12/2007

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Mar 25 Mai 2010 - 16:36
extra fred...
mon conseil ...pour avoir galerer avec une tres vielle couveuse 150 oeufs.

avant de mettre une autre lampe ou un ventilo..fait des essai de chaleur precise a vide avec ton thermometre que tu doit prevoir fixe a travers ton instalation.!(ouvrir le moins possible pour eviter une deperdition de chaleur !) car si ça veut dire une seule lampe peut etre suffisante !!! a voir attention si c'est trop chaud ....oeufs dur !!! Fabrication d'une couveuse - Façon Le Goupil Rire

_________________
"Je vais t'apprendre à chasser... Nous commencerons par les Marcassins, et puis ensuite, nous passerons aux patrouilles romaines, et enfin aux Sangliers !"
(Obelix à Idefix)
Bastoun73
Bastoun73
Cerf
Cerf
Nombre de messages : 10643
Age : 37
Localisation : Chamoux sur Gelon (savoie)
Date d'inscription : 06/03/2009

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Mar 25 Mai 2010 - 17:56
Beau boulot fred Wink
griffon33
griffon33
Cerf
Cerf
Nombre de messages : 11449
Age : 47
Localisation : médoc
Date d'inscription : 24/05/2009

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Mar 25 Mai 2010 - 20:23
Fabrication d'une couveuse - Façon Le Goupil Woo super boulot fred , j'espére pour toi qu'elle sera fonctionnelle , mais il n'y a pas de raison !

en tous cas merci pour le partage cela pourra sans doute donner des idées à d'autres membres ! Fabrication d'une couveuse - Façon Le Goupil 1938
Le Berrichon
Le Berrichon
Cerf
Cerf
Nombre de messages : 16652
Age : 39
Localisation : Berry (18) / Sologne (41) / Gironde (33)
Date d'inscription : 12/06/2008

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Mar 25 Mai 2010 - 20:30
Du travail de pro ! J'ai hâte de voir le résultat !
Merci pour le partage ! thumright
toftof
toftof
Cerf
Cerf
Nombre de messages : 4631
Age : 72
Localisation : sud seine et marne
Date d'inscription : 08/04/2007
http://papy-sanglier.skyrock.com/

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Mar 25 Mai 2010 - 20:55
Du bon travail , Le Goupil!
J'espère que la mise en route et les résultats seront à la hauteur du travail passé ! Fabrication d'une couveuse - Façon Le Goupil 381609
Le goupil
Le goupil
Cerf
Cerf
Nombre de messages : 8532
Age : 44
Localisation : Dans ma Haute-Marne.... à Froncles
Date d'inscription : 01/06/2006

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Mar 25 Mai 2010 - 23:04
Merci pour vos commentaires, çà me fait très plaisir.

Réré, effectivement, une fois terminée, il devrait y avoir de nombreux essais.
L'avantage des deux lampes, qui seront couplées à un thermostat, c'est que si l'une venait a "cramer", l'autre arrivera toujours à éviter une trop grosse casse.

Disons qu'au lieu d'une 60 watts, je mettrais certainement une 40 + une 25.
L'interêt des "boites" de chauffe", c'est justement de ne pas avoir une chaleur trop directe sur les oeufs. Je ne manquerais de toute façon pas de vous tenir au courant de l'évolution et des tests.

Mon père a eu tellement de déboires avec sa couveuse bricolée à la va-vite, que je retiens les choses à éviter....
Le Berrichon
Le Berrichon
Cerf
Cerf
Nombre de messages : 16652
Age : 39
Localisation : Berry (18) / Sologne (41) / Gironde (33)
Date d'inscription : 12/06/2008

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Mar 25 Mai 2010 - 23:07
Je vais en tout cas suivre ce sujet de très près !
J'en suis réduis à piquer les oeufs sous les cannes... Enfin je préfère les piquer que de les laisser manger par les corneilles...
Adrien
Adrien
Webmaster
Webmaster
Nombre de messages : 42191
Age : 33
Localisation : Haute Loire (43)
Date d'inscription : 07/02/2005
https://www.passionlachasse.com

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Mer 26 Mai 2010 - 8:17
Salut,

Énorme Fred ! Fabrication d'une couveuse - Façon Le Goupil Wink

Du très bon boulot et j'ai vraiment hâte de voir la suite ! Fabrication d'une couveuse - Façon Le Goupil Cool

Un GRAND merci pour le partage !

@micalement;
Adrien

_________________
Fabrication d'une couveuse - Façon Le Goupil Signat11
gxa68
gxa68
Cerf
Cerf
Nombre de messages : 18384
Age : 87
Localisation : GIRONDE (33)
Date d'inscription : 28/02/2006

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Mer 26 Mai 2010 - 9:25
Bravo et félicitations sur tous les plans
L'organisation du travail et la réflexion
Le reportage photo
le sens pédagogique
En souhaitant de tout coeur que le résultat soit à la hauteur de tes espérances.
Le goupil
Le goupil
Cerf
Cerf
Nombre de messages : 8532
Age : 44
Localisation : Dans ma Haute-Marne.... à Froncles
Date d'inscription : 01/06/2006

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Mer 26 Mai 2010 - 22:48
Merci encore.

Le résultat ne pourra pas être pire qu'avec celle de mon père qui a été fabriqué à la va-vite et qui donne des résultats plus que médiocres

Et au pire, je me serais bien amusé à fabriquer çà, et retiendrait la lecon le jour où çà me reprendra d'en refaire une.
Le Berrichon
Le Berrichon
Cerf
Cerf
Nombre de messages : 16652
Age : 39
Localisation : Berry (18) / Sologne (41) / Gironde (33)
Date d'inscription : 12/06/2008

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Mer 26 Mai 2010 - 22:53
Y a pas de raison que ça marche pas... Après c'est une question d'isolation à renforcer !

Pour une auto, serait il possible de faire tourner l'oeuf sans arrêt (à faible allure) ?
Le goupil
Le goupil
Cerf
Cerf
Nombre de messages : 8532
Age : 44
Localisation : Dans ma Haute-Marne.... à Froncles
Date d'inscription : 01/06/2006

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Mer 26 Mai 2010 - 22:59
Ben disons qu'il faut un moteur qui tourne à 1 tour / heure....

J'suis pas un cador de l'électronique, et je n'ai rien trouvé sur le net qui corresponde à une bricole dans ce genre.

J'avais bien pensé à un vieux réveil ou horloge à aiguilles (les minutes font éffectivement 1 tr/H). Mais ce ne serait pas assez puissant pour entrainer un quelconque système de retournement des oeufs).

Concernant la mauvaise réussite avec celle de mon père : Gros problèmes d'hygrométrie, pas de système de retournement des oeufs (il fallait ouvrir la couveuse à chaque fois pour les retourner), et.... paramètres humains......
Adrien
Adrien
Webmaster
Webmaster
Nombre de messages : 42191
Age : 33
Localisation : Haute Loire (43)
Date d'inscription : 07/02/2005
https://www.passionlachasse.com

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Jeu 27 Mai 2010 - 7:19
En tout cas tu es un bon bricoleur... Fabrication d'une couveuse - Façon Le Goupil Wink

_________________
Fabrication d'une couveuse - Façon Le Goupil Signat11
gxa68
gxa68
Cerf
Cerf
Nombre de messages : 18384
Age : 87
Localisation : GIRONDE (33)
Date d'inscription : 28/02/2006

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Jeu 27 Mai 2010 - 7:49
@Adrien a écrit:En tout cas tu es un bon bricoleur... Fabrication d'une couveuse - Façon Le Goupil Wink

Entre autres qualités !!!! Fabrication d'une couveuse - Façon Le Goupil Content
Le goupil
Le goupil
Cerf
Cerf
Nombre de messages : 8532
Age : 44
Localisation : Dans ma Haute-Marne.... à Froncles
Date d'inscription : 01/06/2006

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Jeu 27 Mai 2010 - 8:21
Merci. Vous allez finir par me faire pleurer Fabrication d'une couveuse - Façon Le Goupil Wink
gxa68
gxa68
Cerf
Cerf
Nombre de messages : 18384
Age : 87
Localisation : GIRONDE (33)
Date d'inscription : 28/02/2006

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Jeu 27 Mai 2010 - 9:01
Un grand garçon comme toi,tu plaisantes ?????? Fabrication d'une couveuse - Façon Le Goupil Content
Adrien
Adrien
Webmaster
Webmaster
Nombre de messages : 42191
Age : 33
Localisation : Haute Loire (43)
Date d'inscription : 07/02/2005
https://www.passionlachasse.com

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Jeu 27 Mai 2010 - 10:42
lol!

Non non, mais c'est un malin.... Tout ça pour se faire consoler.... Je vous dit moi rusé comme Le Goupil ! Fabrication d'une couveuse - Façon Le Goupil Sort

_________________
Fabrication d'une couveuse - Façon Le Goupil Signat11
toftof
toftof
Cerf
Cerf
Nombre de messages : 4631
Age : 72
Localisation : sud seine et marne
Date d'inscription : 08/04/2007
http://papy-sanglier.skyrock.com/

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Jeu 27 Mai 2010 - 14:00
@Adrien a écrit:lol!

Non non, mais c'est un malin.... Tout ça pour se faire consoler.... Je vous dit moi rusé comme Le Goupil ! Fabrication d'une couveuse - Façon Le Goupil Sort

lol! lol!
Le goupil
Le goupil
Cerf
Cerf
Nombre de messages : 8532
Age : 44
Localisation : Dans ma Haute-Marne.... à Froncles
Date d'inscription : 01/06/2006

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Jeu 27 Mai 2010 - 21:19
Fabrication d'une couveuse - Façon Le Goupil Rire
avatar
Aldo22
Cerf
Cerf
Nombre de messages : 9814
Date d'inscription : 17/11/2009

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Sam 29 Mai 2010 - 12:11
Fabrication d'une couveuse - Façon Le Goupil 1938 Fred et très bon boulot Fabrication d'une couveuse - Façon Le Goupil Wink
chasseur chartreux
chasseur chartreux
Cerf
Cerf
Nombre de messages : 4332
Age : 46
Localisation : chartreuse/drôme/gard
Date d'inscription : 14/05/2008

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Dim 30 Mai 2010 - 7:35
Impressionnant Fred ton bricolage thumleft
pour le thermostat qui te manque et tout le reste fais un petit tour à la decheterie tu devrais trouver ce que tu as besoin
yann
yann
Cerf
Cerf
Nombre de messages : 1507
Age : 44
Localisation : vendee
Date d'inscription : 23/08/2009

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Dim 30 Mai 2010 - 8:02
tu vas chez un plombier et tu recupere un aquastat sur une vieille chaudiere gaz ou fioul Fabrication d'une couveuse - Façon Le Goupil Wink
Réré
Réré
Modérateur
Modérateur
Nombre de messages : 8156
Age : 53
Localisation : Ain 01 Bugey,Dombes,côtière
Date d'inscription : 13/12/2007

Fabrication d'une couveuse - Façon Le Goupil Empty Re: Fabrication d'une couveuse - Façon Le Goupil

le Dim 30 Mai 2010 - 11:57
j'effectuais le retournement des oeufs 2x par jour (matin et soir) avec une poignée exterieure qui faisait incliner les paniers ! ça marchais super jusqu'au jour ou une vis a lachée et la ...omelette geante ! mais j'ai fait eclore des centaines de canards(pour pas dire mille !) avant cela .
a l'occaze faudra que je fasse des photos de cette couveuse industrielle vieille de +/-60ans.

_________________
"Je vais t'apprendre à chasser... Nous commencerons par les Marcassins, et puis ensuite, nous passerons aux patrouilles romaines, et enfin aux Sangliers !"
(Obelix à Idefix)
Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
