dydy77
dydy77
Cerf
Cerf
3000 Messages
Nombre de messages : 3414
Age : 35
Localisation : Seine et Marne 77 IDF
Date d'inscription : 16/09/2009

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Mar 3 Nov 2009 - 14:16
Ba sur ton lacet tu doit avoir un picolo si c'est le même model que la photo, dans ce cas la tu as deux solutions, soit tu considère que le piccolo va faire l'affaire et tu t'en sert pour bloquer, soit tu te rend a castorama, leroy merlin, brico...peu importe et tu achète les crochet comme ceux de l'image et tu oubli le piccolo, un bon nœud et roule ma poule...

Systéme à pompe ou palette ? - Page 2 44815_Zoom

_________________
Systéme à pompe ou palette ? - Page 2 BannierePLC9
bof
bof
Cerf
Cerf
1000 Messages
Nombre de messages : 2174
Age : 57
Localisation : maine et loire
Date d'inscription : 18/01/2008

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Mar 3 Nov 2009 - 15:20
sinon tu vas au rayon peche de ton magasin et tu regardes les mousquetons avec emerillons pour les bas de ligne, genre costaud quand même et ça fait l'affaire!!

_________________
Systéme à pompe ou palette ? - Page 2 Ramier10

on ne ment jamais tant qu'avant les éléctions, pendant la guerre et aprés la chasse (Clemenceau)

Systéme à pompe ou palette ? - Page 2 760
dydy77
dydy77
Cerf
Cerf
3000 Messages
Nombre de messages : 3414
Age : 35
Localisation : Seine et Marne 77 IDF
Date d'inscription : 16/09/2009

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Mar 3 Nov 2009 - 21:23
Oui je n'y aurai pas pensez mais prend du costaud ^^

_________________
Systéme à pompe ou palette ? - Page 2 BannierePLC9
pilet-62
pilet-62
Sanglier
Sanglier
Nombre de messages : 857
Age : 30
Localisation : Pas-de-calais (62)
Date d'inscription : 29/10/2009

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Mar 3 Nov 2009 - 21:45
Ca doit marcher impec ca !!! Systéme à pompe ou palette ? - Page 2 Content

_________________
La chasse, une passion qui coule dans mes veines.
dydy77
dydy77
Cerf
Cerf
3000 Messages
Nombre de messages : 3414
Age : 35
Localisation : Seine et Marne 77 IDF
Date d'inscription : 16/09/2009

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Mar 3 Nov 2009 - 22:54
Bon ba moi j'ai commencer la fabrication de la pompe.

Je vais vous mettre "les plans" sur lesquel je suis parti :

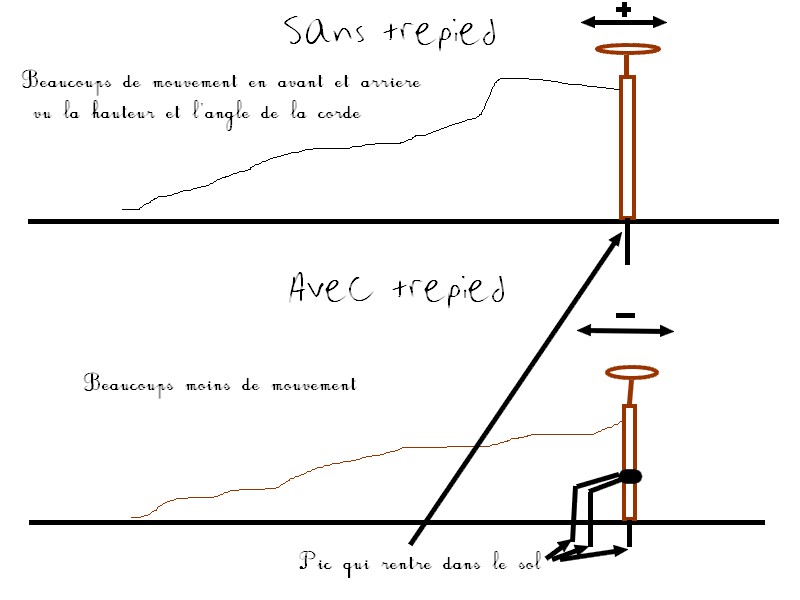

deja pour la fixation au sol un trepied en me basant sur un truc d'origine :

Systéme à pompe ou palette ? - Page 2 44801_Zoom

ainsi la pompe ne pourra pas balancer d'avant en arrière lorsque je tirerai la corde car :


Systéme à pompe ou palette ? - Page 2 Trepiedpompe

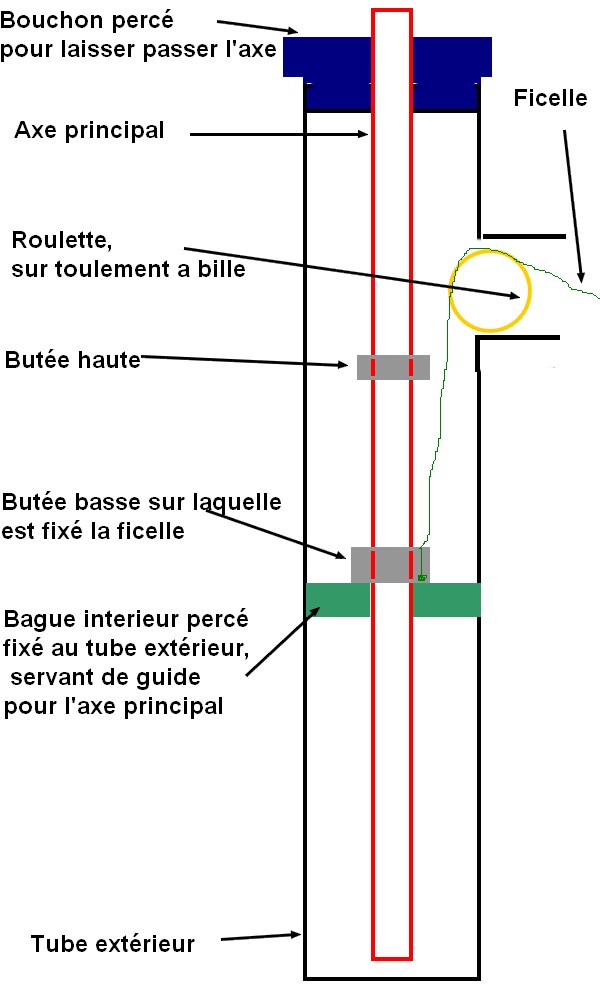

Ensuite en ce qui concerne le tube :

Systéme à pompe ou palette ? - Page 2 Tubepompe

Désolé elles sont flou, j'en referai des mieux demain ou après demain...

Systéme à pompe ou palette ? - Page 2 IMAGE_00179
Voila donc la roulette

Systéme à pompe ou palette ? - Page 2 IMAGE_00180
la plateau du pigeon, un tuyau fendu est mis tout autour afin de ne pas faire d'élément bléssant pour le pigeon,
il tiens par des cerflex.

Systéme à pompe ou palette ? - Page 2 IMAGE_00182

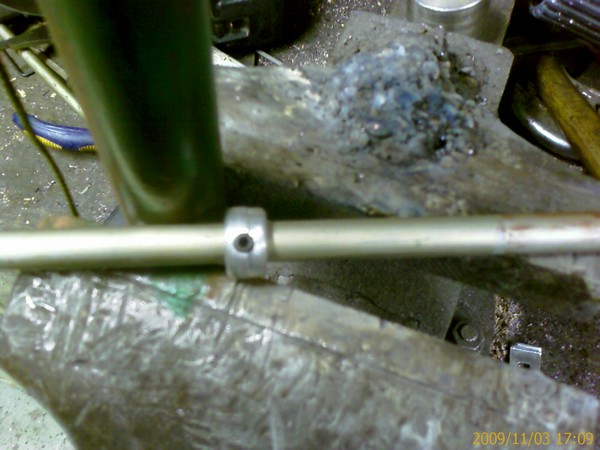

Voici la butée haute

Systéme à pompe ou palette ? - Page 2 IMAGE_00183
Et la le pas de visse tout en haut de la tige qui sert a faire tenir le plateau

Pour cette réalisation c'est un peu plus compliqué que les cabanes ou autres car la pour faire les bagues, les butée, il faut du matériel, maintenant il est possible de faire autrement mais bon chacun son truc Wink

1 tour pour faire les bagues au bon diamètre, ainsi qu'une roulette qui correspond parfaitement au diamètre de la corde, afin d'éviter que sa sorte de la gorge, que sa s'enmele etc...
Des taraux, pour faire les pas de visse des butées
Perceuse, forets, poste a souder, ainsi que tous les tubes.

La bague intérieur, et le bouchon (là ou sa coulisse quoi !! ) sont faite en téflon afin de permettre un glissement parfait Wink


Voila je continu, je ferai de meilleurs photos, plus détaillé aussi Wink

_________________
Systéme à pompe ou palette ? - Page 2 BannierePLC9
Adrien
Adrien
Webmaster
Webmaster
10 000 Messages
Nombre de messages : 42678
Age : 37
Localisation : Haute Loire (43)
Date d'inscription : 07/02/2005
https://www.passionlachasse.com

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Mar 3 Nov 2009 - 23:05
Salut,

Encore une fois Dydy, c'est parfait ! Merci beaucoup ! Systéme à pompe ou palette ? - Page 2 Cool

@micalement,
Adrien
Le goupil
Le goupil
Cerf
Cerf
3000 Messages
Nombre de messages : 8532
Age : 47
Localisation : Dans ma Haute-Marne.... à Froncles
Date d'inscription : 01/06/2006

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Mar 3 Nov 2009 - 23:06
Belle "bricole", je n'en attendais pas moins de toi DydyGyver Systéme à pompe ou palette ? - Page 2 Wink

Une petite astuce pour les butées.
C'est tout aussi simple de repercer des écrous afin qu'ils coulissent parfaitement sur la tige et de mettre un point de soudure pour les bloquer (sur la tige).

Ou si on veut faire de l'amovible, à la place du point de soudure, on perce l'ensemble écrou / tige, et on mets une goupille fendue (je précise : la goupille n'est pas la femelle du goupil Systéme à pompe ou palette ? - Page 2 Rire )

C'est comme çà que je fait mes butées sur les axes de mes cages à fauves.

_________________
"La Chasse est, de tous les sports, le plus cynégétique. C'est même le seul qui le soit vraiment." Alexandre Vialatte. Systéme à pompe ou palette ? - Page 2 Avatar13
dydy77
dydy77
Cerf
Cerf
3000 Messages
Nombre de messages : 3414
Age : 35
Localisation : Seine et Marne 77 IDF
Date d'inscription : 16/09/2009

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Mar 3 Nov 2009 - 23:09
Une petite astuce pour les butées.
C'est tout aussi simple de repercer des écrous afin qu'ils coulissent parfaitement sur la tige et de mettre un point de soudure pour les bloquer (sur la tige).

Ou si on veut faire de l'amovible, à la place du point de soudure, on perce l'ensemble écrou / tige, et on mets une goupille fendue (je précise : la goupille n'est pas la femelle du goupil )

C'est comme çà que je fait mes butées sur les axes de mes cages à fauves.

Bonne idée pour ceux qui ne pourrons pas faire les bagues Wink

Encore une fois Dydy, c'est parfait ! Merci beaucoup !

Oh mais de rien Wink

_________________
Systéme à pompe ou palette ? - Page 2 BannierePLC9
dydy77
dydy77
Cerf
Cerf
3000 Messages
Nombre de messages : 3414
Age : 35
Localisation : Seine et Marne 77 IDF
Date d'inscription : 16/09/2009

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Mer 4 Nov 2009 - 22:12

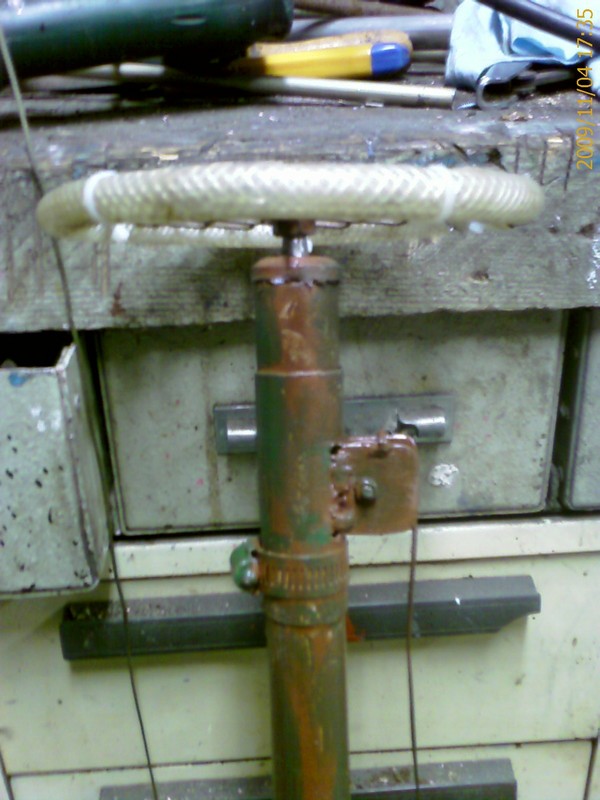

Bon je continue en image :

Systéme à pompe ou palette ? - Page 2 IMAGE_00191

Systéme à pompe ou palette ? - Page 2 IMAGE_00192

Systéme à pompe ou palette ? - Page 2 IMAGE_00193

Systéme à pompe ou palette ? - Page 2 IMAGE_00194

Systéme à pompe ou palette ? - Page 2 IMAGE_00195

Ces visses servent a tenir la bague intérieur dans le tube


Systéme à pompe ou palette ? - Page 2 IMAGE_00196

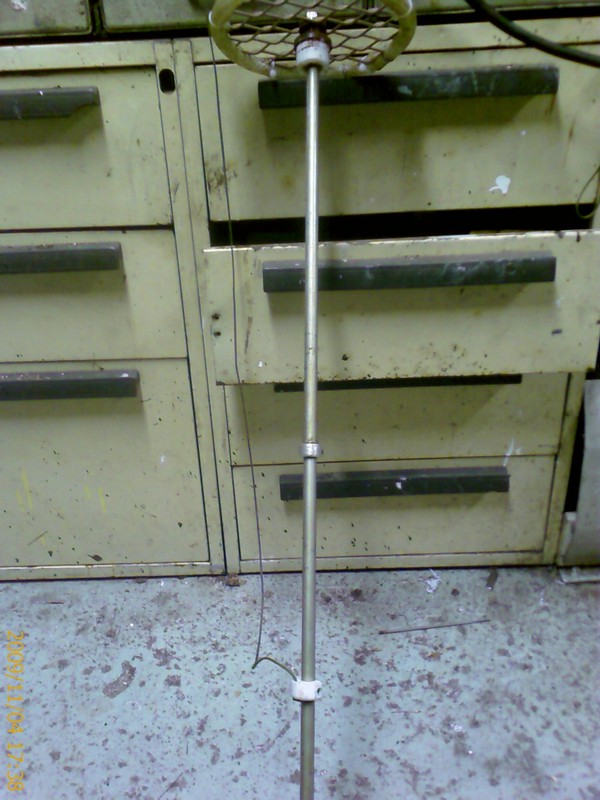

Vous pouvez donc voir toutes les parties qui étaient sur le plan

Systéme à pompe ou palette ? - Page 2 IMAGE_00197

Systéme à pompe ou palette ? - Page 2 IMAGE_00198

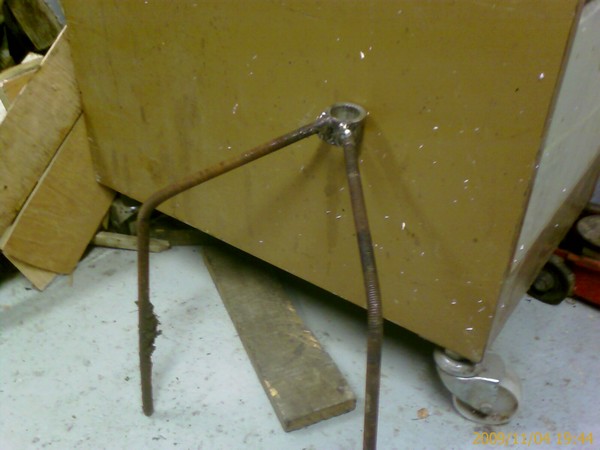

Systéme à pompe ou palette ? - Page 2 IMAGE_00199

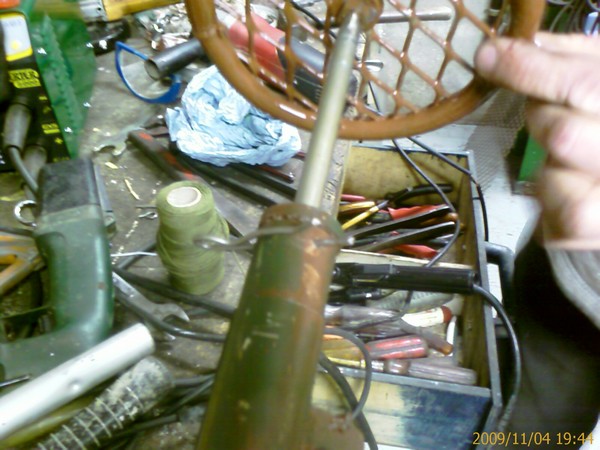

Systéme à pompe ou palette ? - Page 2 IMAGE_00200
Petit coup de peinture...

Systéme à pompe ou palette ? - Page 2 IMAGE_00201

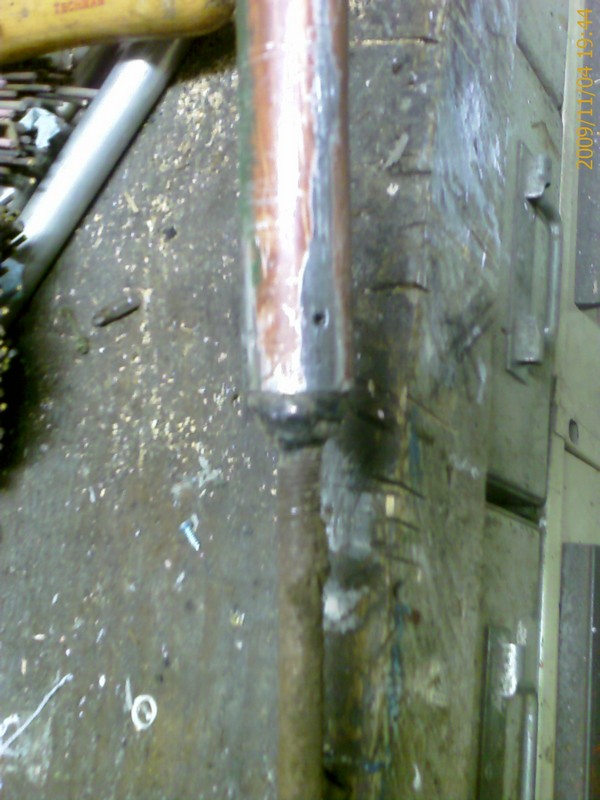

Ici c'est le pic qui va en bas du tube (3eme pied du trépied)

_________________
Systéme à pompe ou palette ? - Page 2 BannierePLC9
Le goupil
Le goupil
Cerf
Cerf
3000 Messages
Nombre de messages : 8532
Age : 47
Localisation : Dans ma Haute-Marne.... à Froncles
Date d'inscription : 01/06/2006

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Mer 4 Nov 2009 - 22:53
Pour bricoler, çà bricole dur chez Dydy Systéme à pompe ou palette ? - Page 2 Content

Merci pour le partage... Systéme à pompe ou palette ? - Page 2 Icon_thumright

_________________
"La Chasse est, de tous les sports, le plus cynégétique. C'est même le seul qui le soit vraiment." Alexandre Vialatte. Systéme à pompe ou palette ? - Page 2 Avatar13
Adrien
Adrien
Webmaster
Webmaster
10 000 Messages
Nombre de messages : 42678
Age : 37
Localisation : Haute Loire (43)
Date d'inscription : 07/02/2005
https://www.passionlachasse.com

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Jeu 5 Nov 2009 - 10:59
Salut,

Tu es impressionnant Dydy ! Systéme à pompe ou palette ? - Page 2 Cool

En tout cas ça fait plaisir de te voir aussi passionné ! Systéme à pompe ou palette ? - Page 2 Wink

Merci beaucoup !

@micalement,
Adrien
chtalain
chtalain
Cerf
Cerf
1000 Messages
Nombre de messages : 1258
Age : 62
Localisation : somme
Date d'inscription : 27/10/2005
http://setters.1fr1.net

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Jeu 5 Nov 2009 - 11:49
belle bricole faut avoir de la patience pour faire celà et c'est le bordel sur ton établie Systéme à pompe ou palette ? - Page 2 Woo

_________________
Systéme à pompe ou palette ? - Page 2 Longo_10
pilet-62
pilet-62
Sanglier
Sanglier
Nombre de messages : 857
Age : 30
Localisation : Pas-de-calais (62)
Date d'inscription : 29/10/2009

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Jeu 5 Nov 2009 - 17:11
Le goupil a écrit:Pour bricoler, çà bricole dur chez Dydy Systéme à pompe ou palette ? - Page 2 Content

Systéme à pompe ou palette ? - Page 2 Icon_thumright

lol! ,et c'est tellement bien fait Systéme à pompe ou palette ? - Page 2 Content

_________________
La chasse, une passion qui coule dans mes veines.
dydy77
dydy77
Cerf
Cerf
3000 Messages
Nombre de messages : 3414
Age : 35
Localisation : Seine et Marne 77 IDF
Date d'inscription : 16/09/2009

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Jeu 5 Nov 2009 - 21:45
belle bricole faut avoir de la patience pour faire cela et c'est le bordel sur ton établie

Et oui grosse bricole = gros bordel ^^

Demain j'essaye ma palette en réel Wink J'espère que sa va bien rappelé !

et c'est tellement bien fait

Salut,

Tu es impressionnant Dydy !

En tout cas ça fait plaisir de te voir aussi passionné !

Merci beaucoup !

Merci le plaisir est pour moi Wink Je tiens a précisé que je ne suis pas le seul a réfléchir et bosser derriere sa, il y a mon père qui met la main a la patte.

En fabrication là il y a une palette sur balancier normal, et dans le futur proche je pense, un manège a pigeon, NON ELECTRIQUE pour que se soit legal, sur base de lanceur de tondeuse et roue libre de velo...

_________________
Systéme à pompe ou palette ? - Page 2 BannierePLC9
pilet-62
pilet-62
Sanglier
Sanglier
Nombre de messages : 857
Age : 30
Localisation : Pas-de-calais (62)
Date d'inscription : 29/10/2009

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Jeu 5 Nov 2009 - 21:48
ok Systéme à pompe ou palette ? - Page 2 Wink

_________________
La chasse, une passion qui coule dans mes veines.
Adrien
Adrien
Webmaster
Webmaster
10 000 Messages
Nombre de messages : 42678
Age : 37
Localisation : Haute Loire (43)
Date d'inscription : 07/02/2005
https://www.passionlachasse.com

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Jeu 5 Nov 2009 - 22:39
Hum hum, hâte de voir ça alors ! Systéme à pompe ou palette ? - Page 2 Cool

Tu nous tiens au jus l'essai de la palette ! Systéme à pompe ou palette ? - Page 2 Wink
chtalain
chtalain
Cerf
Cerf
1000 Messages
Nombre de messages : 1258
Age : 62
Localisation : somme
Date d'inscription : 27/10/2005
http://setters.1fr1.net

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Jeu 5 Nov 2009 - 22:45
c'est pas mal de faire un manege a pigeon non electrique ca va compliquer les choses quand il y aura pas de vent comme tu dit avec une roue de velo ca peut tout changer faudra peu etre tirer sur une corde

_________________
Systéme à pompe ou palette ? - Page 2 Longo_10
Le goupil
Le goupil
Cerf
Cerf
3000 Messages
Nombre de messages : 8532
Age : 47
Localisation : Dans ma Haute-Marne.... à Froncles
Date d'inscription : 01/06/2006

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Sam 7 Nov 2009 - 15:44
L'idée du lanceur de tondeuse ou tronconeuse est vachement bien Systéme à pompe ou palette ? - Page 2 Icon_thumright

_________________
"La Chasse est, de tous les sports, le plus cynégétique. C'est même le seul qui le soit vraiment." Alexandre Vialatte. Systéme à pompe ou palette ? - Page 2 Avatar13
dydy77
dydy77
Cerf
Cerf
3000 Messages
Nombre de messages : 3414
Age : 35
Localisation : Seine et Marne 77 IDF
Date d'inscription : 16/09/2009

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Dim 8 Nov 2009 - 18:32
Oui pour l'essai j'essaierai de faire une video, mais j'attends la camera numérique qu'un pote doit me prêter...

c'est pas mal de faire un manege a pigeon non electrique ca va compliquer les choses quand il y aura pas de vent comme tu dit avec une roue de velo ca peut tout changer faudra peu etre tirer sur une corde

Ouai on vera sa lors des essai ^^

L'idée du lanceur de tondeuse ou tronconeuse est vachement bien

Pour le moment je sais pas si sa sera vachement bien, mais en tout cas s'est la meilleur trouvé pour le moment Systéme à pompe ou palette ? - Page 2 Rire

_________________
Systéme à pompe ou palette ? - Page 2 BannierePLC9
pilet-62
pilet-62
Sanglier
Sanglier
Nombre de messages : 857
Age : 30
Localisation : Pas-de-calais (62)
Date d'inscription : 29/10/2009

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Dim 8 Nov 2009 - 18:35
OK Systéme à pompe ou palette ? - Page 2 Content

_________________
La chasse, une passion qui coule dans mes veines.
chtalain
chtalain
Cerf
Cerf
1000 Messages
Nombre de messages : 1258
Age : 62
Localisation : somme
Date d'inscription : 27/10/2005
http://setters.1fr1.net

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Lun 9 Nov 2009 - 0:00
Appelants vue d'en haut
Systéme à pompe ou palette ? - Page 2 S2300020


descente de l'assenceur
Systéme à pompe ou palette ? - Page 2 S2300021

_________________
Systéme à pompe ou palette ? - Page 2 Longo_10
Adrien
Adrien
Webmaster
Webmaster
10 000 Messages
Nombre de messages : 42678
Age : 37
Localisation : Haute Loire (43)
Date d'inscription : 07/02/2005
https://www.passionlachasse.com

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Lun 9 Nov 2009 - 9:42
Salut,

Très sympa chtalain, merci pour le partage !

@micalement,
Adrien
Le goupil
Le goupil
Cerf
Cerf
3000 Messages
Nombre de messages : 8532
Age : 47
Localisation : Dans ma Haute-Marne.... à Froncles
Date d'inscription : 01/06/2006

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Lun 9 Nov 2009 - 12:21
J'adore l'esprit.
Merci pour les photos.

_________________
"La Chasse est, de tous les sports, le plus cynégétique. C'est même le seul qui le soit vraiment." Alexandre Vialatte. Systéme à pompe ou palette ? - Page 2 Avatar13
dydy77
dydy77
Cerf
Cerf
3000 Messages
Nombre de messages : 3414
Age : 35
Localisation : Seine et Marne 77 IDF
Date d'inscription : 16/09/2009

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Lun 9 Nov 2009 - 18:44
Simpa tous sa Wink Merci pour les photos ! J'ai vu ton COCO ^^

_________________
Systéme à pompe ou palette ? - Page 2 BannierePLC9
chtalain
chtalain
Cerf
Cerf
1000 Messages
Nombre de messages : 1258
Age : 62
Localisation : somme
Date d'inscription : 27/10/2005
http://setters.1fr1.net

Systéme à pompe ou palette ? - Page 2 Empty Re: Systéme à pompe ou palette ?

Lun 9 Nov 2009 - 18:59
merci a tous!!
cette Année j'ai mis qu'un ascenseur mais l'année prochaine il y aura 3 assenceurs

le 2eme coco va bientot rejoindre l'autre il commence a tenir ^^
y aura des photos bientot

_________________
Systéme à pompe ou palette ? - Page 2 Longo_10
Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
