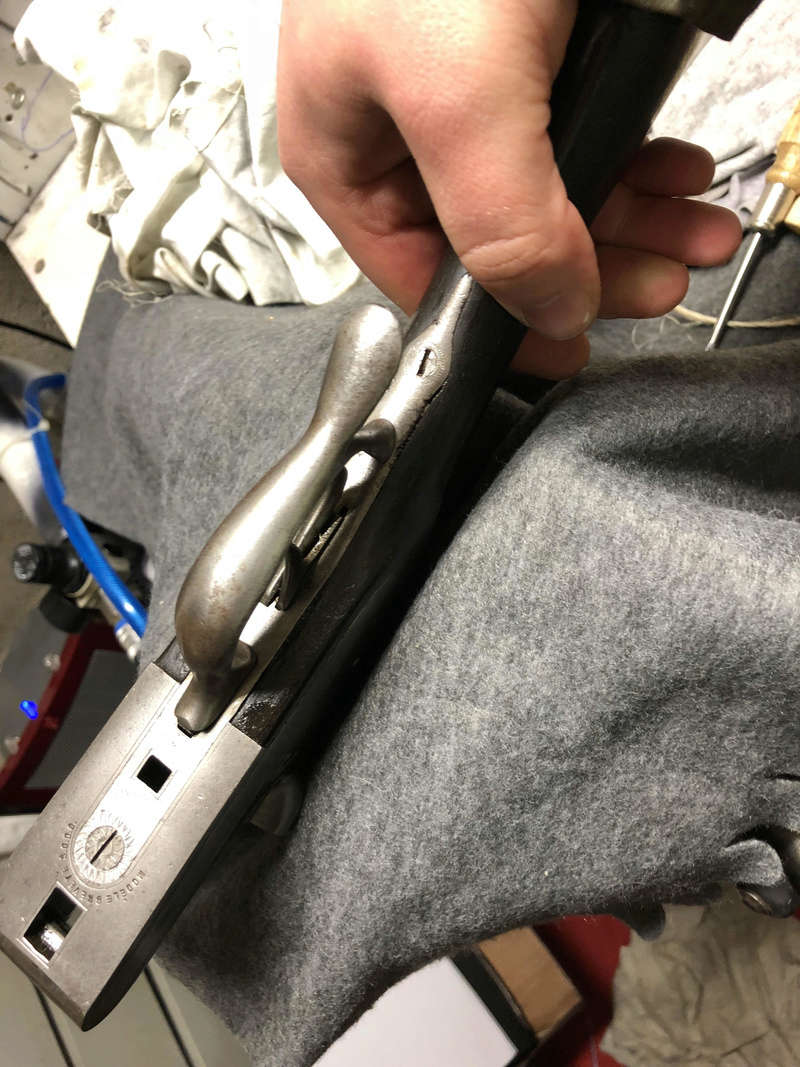

Restauration juxtaposé clé à pontet (artisan stéphanois)

le Mer 14 Fév 2018 - 16:48
Bonjour à tous,

Je suis bien embéter pour démonter mon juxtaposé, qui n'a pas du être démonté depuis 40 ans....

En premier lieu je ne sais pas dans quel ordre faut il démonter la bascule.
Je me suis engagé dans le démontage de la visse derrière le pontet en premier (devant mon pouce). Est-ce bien celle là à démonter en premier ?



Sauf que le métal est très, très mou, et j'ai déjà entamé la tête de vis au premier essai. J'ai aspergé de WD40 la nuit passée, j'ai chauffé un clou à rouge pour le poser sur la tete de vis pour chauffer le tout, mais je le sens mal. A noter que le bout de la visse est visible sur le dessus de la bascule



Des idées svp ?
par ailleurs quel est le bon ordre de démontage pour cette bascule au pontet svp ?
avatar
Totoro
Perdreau
Perdreau
Nombre de messages : 24
Age : 53
Localisation : Ile de France
Date d'inscription : 13/02/2018

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Mer 14 Fév 2018 - 23:49
46 vues, et personne pour me dire si ce sont les bonnes vis à dévisser ?
laurent42
Palombe
Palombe
Nombre de messages : 337
Age : 30
Localisation : loire
Date d'inscription : 21/01/2015

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Jeu 15 Fév 2018 - 6:51
Franchement j'en ai aucune idée de comment cela ce démonte
j'ose pas trop m'aventurer dans ce genre de démontage
avatar
PierrotM
Sanglier
Sanglier
Nombre de messages : 817
Age : 39
Localisation : Coteaux du lyonnais
Date d'inscription : 14/07/2017

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Jeu 15 Fév 2018 - 7:42
@Totoro a écrit:46 vues, et personne pour me dire si ce sont les bonnes vis à dévisser ?

Bonjour,
oui j'ai bien regardé le sujet mais mon absence de connaissance ne me permet pas de te conseiller. Alors je préfère ne rien te dire plutôt que des con..ries.
Il faudrait que tu trouves une vue éclatée de ton fusil, ça pourrait t'aider.
avatar
JP2
Cerf
Cerf
Nombre de messages : 5720
Age : 70
Localisation : Haute-Saône ( 70 )
Date d'inscription : 30/10/2005

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Jeu 15 Fév 2018 - 8:28
Mais c'est qu'il nous engueulerait !

On te donnera des informations aussi justes et précises que celles que tu as mises dans ton profil !!!

lau38
Perdreau
Perdreau
Nombre de messages : 74
Age : 43
Localisation : 38
Date d'inscription : 18/09/2017

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Jeu 15 Fév 2018 - 9:00
Sur le démontage des armes je n'y connais rien.
Par contre, quand je veux changer le liquide de freins sur les motos, il y a deux vis à démonter (très petites) sur le maître cylindre qui est en alu. Elles sont toujours grippées, et le seul truc qui va bien c'est le tournevis à frapper.
avatar
pardigaou13
Bécasse
Bécasse
Nombre de messages : 246
Age : 54
Localisation : AUBAGNE 13400
Date d'inscription : 21/11/2017

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Jeu 15 Fév 2018 - 9:10
Pourquoi, tu veux tout le démonter,il a l air propre de l exterieur,nettoie les canons et tu huiles le reste
c est délicat de tout démonter ,moi perso je ne me suis jamais aventuré.

à+
avatar
Jean-Paul13
Cerf
Cerf
Nombre de messages : 1249
Age : 59
Localisation : Provence
Date d'inscription : 15/11/2014

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Jeu 15 Fév 2018 - 9:50
@JP2 a écrit:Mais c'est qu'il nous engueulerait !

On te donnera des informations aussi justes et précises que celles que tu as mises dans ton profil !!!

Un peu de mansuétude JP 2, vu l'âge du bonhomme !!!
avatar
bof
Cerf
Cerf
Nombre de messages : 2033
Age : 51
Localisation : maine et loire
Date d'inscription : 18/01/2008

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Jeu 15 Fév 2018 - 10:54
@Jean-Paul13 a écrit:
@JP2 a écrit:Mais c'est qu'il nous engueulerait !

On te donnera des informations aussi justes et précises que celles que tu as mises dans ton profil !!!

Un peu de mansuétude JP 2, vu l'âge du bonhomme !!!
c'est clair!!!
avatar
bof
Cerf
Cerf
Nombre de messages : 2033
Age : 51
Localisation : maine et loire
Date d'inscription : 18/01/2008

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Jeu 15 Fév 2018 - 10:56
salut,
peu importe le nombre de vues, que souhaites tu, des conseils efficaces ou pas? on peut être 50 à te dire des conneries, cela te conviendrais t il mieux? je ne pense pas.
soit patient, si quelqu'un à une solution il te la donnera j'en suis sur!
à bon entendeur.....
avatar
kolek
Cerf
Cerf
Nombre de messages : 1707
Age : 69
Localisation : 69
Date d'inscription : 08/03/2017

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Jeu 15 Fév 2018 - 11:06


+1 avec Bof,

une présentation correcte avec des données crédibles c'est quand même mieux, moi j'ai 4 à 5 millions d'années l'âge de terre , plus 2000 ans soit-disant l'âge de la civilisation, et peut-être 7 ans de plus l' âge de raison ( çà c'est moins évident ).
avatar
Totoro
Perdreau
Perdreau
Nombre de messages : 24
Age : 53
Localisation : Ile de France
Date d'inscription : 13/02/2018

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Jeu 15 Fév 2018 - 14:43
Pour répondre aux quelques remarques. Il n'est pas en super état, il est mangé par la rouille à certains endroits & mérite vraiment un nettoyage en règle et révision complète. J'ai l'habitude de démonter des armes de tir sportif ou fusil reglementaires, mais là sans éclaté de ce modèle ni expérience, pas facile.

Désolé d'avoir demandé, mais je suis nouveau, et je craignais de ne pas avoir posté au bon endroit, et ne savais pas si mon message était vu/lu ou avait un problème dans la forme ou le fond. Un peu de tolérance pour les bizuts Wink
j'ai mis à jour les informations de profil.

J'ai lu pas mal de message sur le forum, si j'ai bien compris j'ai un montage type "platine" (sidelock).
J'ai réussi à démonter les visses des platines gauche & droite, mais celle en bout semblent "tenir" des pièces à l'intérieur, donc je les ai revissées.

j'ai tenté de dégrouppé avec un clou au fer rouge ma fameuse visse derrière le pontet.



avatar
Totoro
Perdreau
Perdreau
Nombre de messages : 24
Age : 53
Localisation : Ile de France
Date d'inscription : 13/02/2018

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Jeu 15 Fév 2018 - 21:51
Bon j'ai pas mal progressé. Il faut dévisser les 2 vis côtés droit et les 3 à gauche.

les visses les plus en avant "tiennent" le mécanisque de vérouillage/amorcage à la fermeture.




Si j'ai bien compris c'est donc un fusil "à platine". Une idée du "nom" de ce système svp ?

par contre la vis bloquée a bien foirée, elle est très maléable contrairment au autre, presque comme du plomb, elle se déchire. une idée de technique pour la défaire (j'ai déjà chauffé un clou par capilarité, mis du dégripant, de l'essence plusieurs fois etc.



renard81jm
Sanglier
Sanglier
Nombre de messages : 749
Age : 66
Localisation : sud
Date d'inscription : 09/06/2014

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Jeu 15 Fév 2018 - 23:13
il te reste que le percage de cette VIS
a+
avatar
breizh
Sanglier
Sanglier
Nombre de messages : 817
Age : 77
Localisation : Roussillon
Date d'inscription : 13/01/2010

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Ven 16 Fév 2018 - 7:31
le tournevis a frapper va bien j'ai fait l'acquisition le jour ou j'ai eu un problème de cette sorte
avatar
vendéen
Cerf
Cerf
Nombre de messages : 3948
Age : 69
Localisation : vendée côte
Date d'inscription : 10/03/2013

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Ven 16 Fév 2018 - 9:10
Petit extracteur , on en trouve actuellement dans les magasins de bricolage, c'est la mode
avatar
Totoro
Perdreau
Perdreau
Nombre de messages : 24
Age : 53
Localisation : Ile de France
Date d'inscription : 13/02/2018

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Ven 16 Fév 2018 - 14:40
j'ai pas mal avancé



Mais la tête de vis à cédé Sad





il faut que je trouve comment l'extraire désormais.

Un petit tournevis maison à la forme de l'empreinte très spécifique de ce fusil . Profilé acier, affutage au touret meule pierre. Affutage des quarts pour éviter de déchirer l'acier, perçage au dremel d'un manche en pin issu d'une chute de bois et mise en force de la lame du tournevis

avatar
Insulaire
Modérateur
Modérateur
Nombre de messages : 6264
Age : 50
Localisation : Iles Orcades
Date d'inscription : 22/04/2012

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Ven 16 Fév 2018 - 14:56
thumleft
C'est la méthode employée par les armuriers... Tout d'abord fabriquer l'outil qui s'adaptera à la pièce de l'arme! A moins d'avoir une collection ahurissante de tournevis, c'est très difficile de posséder celui qui ira pile-poil pour la tache à exécuter! Je suis attentivement la progression de ton travail Totoro! Au fait, connais-tu la marque de ce fusil?

_________________
Amicalement,
avatar
Totoro
Perdreau
Perdreau
Nombre de messages : 24
Age : 53
Localisation : Ile de France
Date d'inscription : 13/02/2018

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Ven 16 Fév 2018 - 15:01
C'est un fusil d'artisan, sans marque. c'est un mélange de ce que j'ai compris d'un fusil à platine (modèle à trouver), d'un Gaucher Tarzan (ouverture clé à pontet). Les canons sont de manufacture st etienne en 16/65
avatar
Insulaire
Modérateur
Modérateur
Nombre de messages : 6264
Age : 50
Localisation : Iles Orcades
Date d'inscription : 22/04/2012

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Ven 16 Fév 2018 - 15:05
Ah, je comprends mieux... J'avais songé au Tarzan, justement à cause de la clef d'ouverture de sous-garde, typique du modèle mais il n'avait quand même pas la bouille du Tarzan classique!
Bonne continuation dans la rénovation de cette arme pas banale!

_________________
Amicalement,
avatar
Totoro
Perdreau
Perdreau
Nombre de messages : 24
Age : 53
Localisation : Ile de France
Date d'inscription : 13/02/2018

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Sam 17 Fév 2018 - 22:43
J'ai essayé de percer pour y mettre un extracteur queue de cochon.... et je vous le donne en mille, elle a cassé dans le tour de la vis, rendant de facto impossible tout perçage.... j'étais vert de rage...j'ai cramé 2 petits forêts de 2 et 2,5mm pour essayer de continuer le perçage, de cet extracteur cassé...en vain. C'est la deuxième fois que cette aventure m'arrive, on ne me reprendra pas une troisième fois à utiliser ces saloperies.

Du coup j'ai du percer de l'autre côté, ce qui a bien mis du jeu, au final j'ai atteint le point de rupture de la vis, environ à sa moitié. J'ai senti le jeu entre le bois et le bloc bascule du fusil, content, je tapote, je tapote, je sens le truc venir, et la catastrophe, le bois, imbibé de dégrippant, ajouté à la mécanique des pressions ( :rabbit 2: ), en appuie sur le bloc, cède.... des deux côtés au niveau du trait rouge sur l'image... colère colère.



j'ai recollé à la colle à bois avec une pince serre jointe, mais je doute de la résistance à long terme du truc, mais j'étais :Desarroi: :Desarroi: :Desarroi: :Desarroi: :Desarroi: :Desarroi:

Quand à la vis, comme je ne voulais pas bouffer le filetage, il me "reste" de la matière de la visse, prise dans le filetage. donc je ne sais pas l'enlever. Quoi qu'il en soit la vis était "prise" dans le bois mélangée à de la rouille. Couplé à une extrême malléabilité du métal, c'était la bonne chose à faire. Je regrette juste énormément cette casse du bois qui aurait pu être évitée...

J'ai réussi à dégager le "tour" extérieur de la vis percée, qui était bloquée dans le filetage du bloc bascule... une galère sans nom. j'ai voulu tarauder en 3mm, et au final ca a bouffé la vis restante à l'intérieur, et sans abimer le pas de vis d'origine ! miracle !



On notera la mauvaise rouille sur la "queue" à droite, là ou justement la vis est encore sur la photo
Le mécanisme de sécurité vu du dessous.



J'y ai même cassé une lime de Genève dans l'affaire....



Le bloc est pourrie de rouille, c'est incroyable de ne pas entretenir un objet comme cela....

Au nettoyage, je découvre une vis.... étrange, elle n'a l'air servir à rien.... la curiosité me pique et je ne peux m'empêcher de la démonter !



En fait c'est une sorte de goupille qui "tient" un bloc cylindrique qui bouche là ou est habituellement positionnée la vis de bascule entre le canon et le corps de l'arme, du fait du système "à pontet" de celui-ci. Désolé je n'ai pas fait de photo et c'est déjà remonté Sad

Le mécanisme de la longuesse, bien simple à démonter (2 visse) mais qui là encore à cause de la rouille ne voulait pas partir... j'avais peur à nouveau de fendre le bois...aspergé de wd40.... j'ai tapoté doucement, et le bloc entier en venu, en faisant tout de même sauté un éclat d'un millimètre, que j'ai recollé.



j'ai poli les pièces en friction de la longuesse pour rendre le mécanisme plus agréable à l'utilisation, il râpait précédemment.
avatar
Totoro
Perdreau
Perdreau
Nombre de messages : 24
Age : 53
Localisation : Ile de France
Date d'inscription : 13/02/2018

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Dim 18 Fév 2018 - 19:20
Programme de la journée:

- Lavage de la crosse et longuesse au savon & brosse. La bonne, ou mauvaise surprise, c'est que le verni est parti, mais pas complètement, c'est très bizarre je ne sais pas pourquoi il s'est dissous.. Sur la crosse il est quasiment intégralement parti, mais sur la longuesse il est la, intégralement... Passage à la St Marc, pas d'effet supplémentaire. j'ai beaucoup de mal à enlever la "rouille" incrustée dans toutes les rainures du bois de crosse, c'est assez agaçant.
J'ai fabriqué une petite lame bien affutée en acier a partir d'un profilé pour rafraichir le quadrillage bien usé, que j'ai rattrapé à la main en suivi le fil de l'ancien trait de quadrillage. J'ai manqué mon coup sur quelques lignes côté gauche, mais côté droit c'est presque parfait, le métier qui rentre.

Du coup pas le choix je vais devoir acheter un décapant bois car il reste du vernis sur la longuesse, et quelque endroits de la crosse, et ensuite refaire une finition.

j'ai aussi utilisé la patte mouille pour sauver certains enfoncements sur le bois, je suis ravi, certains sont vraiment revenus comme par magie. J'ai passé un peu de papier de ponçage pour essayer de virer cette satanée rouille qui donne cette couleur horrible.






Du coup ma pauvre colle à bois, est pas mal partie, j'ai renforcé le collage avec de la colle bi-composant (type araldite)



J'ai continué à enlever la rouille des pièces en métal, aujourd'hui les deux platines, dont le mécanisme est assez simple (type mécanisme MAS 1873/1874). Nettoyage au Dremel brosse acier, paille de fer 000. Et remontage.

Edit : les 2 vis de plaque de couches sont indémontables, comme celles que j'ai fendu, elles sont pourries par la rouille et se tordent déjà même avec un tournevis fabriqué à la forme, tant pis elle resteront ainsi.

Mon problème va être de retrouvé la fameuse vis percée.... en mesurant au pied à coulisse elle fait 3.2mm sur le filetage et 55mm de long (environ). je ne sais pas si le filetage est "classique". Une idée de comment trouver ou fabriquer ça ?

merci Smile
avatar
PierrotM
Sanglier
Sanglier
Nombre de messages : 817
Age : 39
Localisation : Coteaux du lyonnais
Date d'inscription : 14/07/2017

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Dim 18 Fév 2018 - 19:33
Essaye chez jepercute
Ils ont aussi une boutique sur natumachin
tu trouveras peut être ton bonheur.
avatar
Totoro
Perdreau
Perdreau
Nombre de messages : 24
Age : 53
Localisation : Ile de France
Date d'inscription : 13/02/2018

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Dim 18 Fév 2018 - 23:30
pas mal ça, en voilà des bonnes adresses ! merci !
avatar
Totoro
Perdreau
Perdreau
Nombre de messages : 24
Age : 53
Localisation : Ile de France
Date d'inscription : 13/02/2018

Re: Restauration juxtaposé clé à pontet (artisan stéphanois)

le Sam 3 Mar 2018 - 11:05
Voici la crosse quasiment décapée avec des bains à la soude caustique et un scotch brit. cependant il reste des endroits ou le vernis persiste, donc je le ponce au papier à poncer 280 puis 400 puis 800.

Au final je repasse le quadrillage a l'opinel. c'est assez facile, mais j'ai loupé quelques traits, pas grave.




Voyez-vous le raccord de collage ? si non c'est que j'ai bien bossé. un fondu réalisé en mouillant/trempant le bois, en le lisant au doigt pour mélanger/écraser les fibres de bois. Puis ensuite passage au papier à poncer 800. c'est quasiment invisible.






Comment remettre ce pivot avec ressort, sachant que pour l'extraire, sous tension, j'ai juste eu à le bouger latéralement au chasse goupille. Pour le remettre le ressort a une telle tension que cumuler avec 2 mains compressions (je n'y arrive pas suffisamment) et pression pour le rentrer en biais, ça ne fonctionne pas.


La réponse, en fabriquant un outil sur mesure  et en passant par le dessus (et non sur le côté comme au démontage)





Vous n'imaginez pas la tension extrême du ressort, j'ai du m'y reprendre 10 fois, j'ai même tordu le ressort, que j'ai remartelé autour d'un axe du bon diamètre pour lui redonner la forme... quelle galère sans nom c'est pas croyable... je pense que jamais je ne referai ce démontage.

Un petit revenu jaune paille pour tester sur les queues de détente. C'est à la lumière et en photo, mais le rendu réel est meilleur



Préparation d'un bac de débronzage (vinaigre blanc) et dégraissage (acétone) des canons juxtaposés . il faut encore que trouve comment "fermer" les bords Smile


D'aucun diraient que j'ai le compas dans l'oeil pour couper si droit tongue , je répondrais que c'est des années de pratiques et des secrets ancestraux  study



Les bouchons en bouts de canons, très pratiques pour le tenir sans toucher le métal

Et mes essais de préparation de vis "d'ordinateur", dont je fraise la tête pour siéger une vis en M5. Je vais faire plusieurs essais de forage/ajustage pour maximiser les chances de succès et permettre les échecs du soudage "inverter"



En parallèle j'applique sur le bois des couches successives d'huile. J'en suis à ma 5ème, c'est long compte tenu du temps de séchage.

- j'ai foiré la création de mon bac à débronzé le canon. J'ai tenté au décapeur thermique de "tordre" les bouts pour fermer les 2 ouvertures, mais j'ai trop réduit la longueur, et le canon n'y rentre plus :rabbit 2:
- j'ai confié à un ami mes vis pré-usinées pour le week-end et qu'il tente une soudure, j'aurai du faire des phots avant pour montrer, je n'y ai pas pensé.



A suivre semaine prochaine Wink
Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
