Optimisation et customisation Kipplauf Baikal IJ 18

le Mar 10 Mai 2016 - 22:06
Bonjour,

j'ai récemment acheté une IJ18 en .308 que je destine à l'affut (renard, sanglier et, peut etre un jour, chamois et chevreuil!).

C'est une bonne petite arme pas cher que j'ai aussi en calibre .222

Comme j'aime bricoler je vais pas mal la modifier pour la rendre plus efficace et plus esthétique, dans un style très classique, je suis plutôt juxta ancien que fusil a pompe tactical

Je détaillerai ici les opérations pour que mes erreurs et réussites puissent servir à d'autres

La carabine a la réception:










Et j'ai pesé la détente: 3kg600!


Dernière édition par 1henri le Mar 10 Mai 2016 - 22:15, édité 1 fois
avatar
1henri
Sanglier
Sanglier
Nombre de messages : 1093
Age : 35
Localisation : Touraine
Date d'inscription : 23/10/2014

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Mar 10 Mai 2016 - 22:08
J'ai rendu le canon flotant:

J'ai coincé le crochet de longuesse dans l'étau avec des mors doux, et j'ai décollé le canon gentiment. Ensuite j'ai mis des petites calles comme sur la photo puis des plus grosses jusqu'à ce que la frette soit décollé de quelques centièmes.
Enfin j'ai protégé le canon avec une feuille de papier puis j'ai intercalé un papier a poncer en 300 entre le canon et la frette et j'ai fait des A/R pour ajuster la forme à celle du canon







Ensuite j'ai poncé la longuesse avec un papier de verre enroulé sur un morceau de bois pour que le canon ne touche plus le bois.

avatar
Lescuyer
Cerf
Cerf
Nombre de messages : 2794
Age : 26
Localisation : Marne
Date d'inscription : 05/01/2016

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Mar 10 Mai 2016 - 22:08
Sa je vais suivre  , à mon avis ta correction auto à changer Kipplauf en bipplauf dans le titre
avatar
1henri
Sanglier
Sanglier
Nombre de messages : 1093
Age : 35
Localisation : Touraine
Date d'inscription : 23/10/2014

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Mar 10 Mai 2016 - 22:10
Ce week-end j'ai commencé a faire des copeaux

Le but est d'ajuster le bois a la bascule, et de modifier la forme de la crosse avant de faire un poncé/huilé.







avatar
Lescuyer
Cerf
Cerf
Nombre de messages : 2794
Age : 26
Localisation : Marne
Date d'inscription : 05/01/2016

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Mar 10 Mai 2016 - 22:12
La çà me dépasse déjà , tu ai sur de toi pour attaquer direct la crosse, en à tu déjà travaillée ?
avatar
1henri
Sanglier
Sanglier
Nombre de messages : 1093
Age : 35
Localisation : Touraine
Date d'inscription : 23/10/2014

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Mar 10 Mai 2016 - 22:21
J'ai fait des poncés huilés et j'ai repris les ajustements de mon express juxta , Baikal aussi. C'est visible sur le sujet de l'artemida (ou mp 221).

Mais s'il y a bien une arme où se faire la main c'est celle ci: prix de la carabine complete, prix et dispo des pieces en neuf et occasion etc...


Dernière édition par 1henri le Mar 10 Mai 2016 - 22:57, édité 1 fois
avatar
Lescuyer
Cerf
Cerf
Nombre de messages : 2794
Age : 26
Localisation : Marne
Date d'inscription : 05/01/2016

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Mar 10 Mai 2016 - 22:24
oui c'est vrai qu'en therme de tarif c'est difficile à battre ...
avatar
Maître
Cerf
Cerf
Nombre de messages : 2077
Age : 22
Localisation : Nord Est
Date d'inscription : 05/08/2015
https://www.youtube.com/channel/UCBkQ6Ll7pL6-uPD_vFif-YQ

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Mer 11 Mai 2016 - 21:18
Intéressant. Tu as attaqué fort pour la reprise de l'ajustement des bois !
avatar
1henri
Sanglier
Sanglier
Nombre de messages : 1093
Age : 35
Localisation : Touraine
Date d'inscription : 23/10/2014

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Mer 11 Mai 2016 - 21:39
Il fallait ça il y avait 5mm de trop! Le gros du boulot ça va etre de donner une vraie forme a la crosse! D'origine c'est une planche decoupée en forme de crosse et vaguement arrondie dans les angles...

J'ai envie d'une forme assez "taillée a la serpe" on verra bien ce que ça donne.
avatar
Keiler
Cerf
Cerf
Nombre de messages : 17387
Age : 59
Localisation : Haut-Rhin
Date d'inscription : 12/12/2009

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Mer 11 Mai 2016 - 21:54
Je te conseille de faire un gabarit en carton.
laurent42
Palombe
Palombe
Nombre de messages : 337
Age : 30
Localisation : loire
Date d'inscription : 21/01/2015

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Mer 11 Mai 2016 - 22:57
Je vais suivre ce post avec intérêt
je vais chercher la mienne dans la semaine, et certaines modifs me plaisent beaucoup
avatar
Maître
Cerf
Cerf
Nombre de messages : 2077
Age : 22
Localisation : Nord Est
Date d'inscription : 05/08/2015
https://www.youtube.com/channel/UCBkQ6Ll7pL6-uPD_vFif-YQ

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Mer 11 Mai 2016 - 23:05
Apres pour le décollage de la frette je ne sais pas si ça aide beaucoup. Car quand tu tires appuyé sur une canne de pirsh ou un piquet de clôture par exemple je pense que ça fini par appuyer quand même. Idem pour la longuesse. Il y'a comme un jeu sur la mienne depuis que j'ai enlever un peu de matière. L'autre jour au stand en appui la longuesse devait fort probablement toucher.


Sinon cette carabine est formidable pour son prix, je trouve aussi que son canon chauffe très vite, et les balles ont donc tendance à monter
avatar
1henri
Sanglier
Sanglier
Nombre de messages : 1093
Age : 35
Localisation : Touraine
Date d'inscription : 23/10/2014

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Jeu 12 Mai 2016 - 7:10
@Keiler a écrit:Je te conseille de faire un gabarit en carton.

C'est ce que j'ai fait, surtout pour que les deux cotés soient identiques. On voit d'ailleur des tracés sur la derniere photo (c'est un peu brouillon parce que j'ai fait des essais de marquage pour avance sur la poignée pistolet)

Mais je suis preneur de tout avis ou critique, je vais avancer a taton donc je ne pretends pas montrer comment il faut faire.

Pour le canon je pense que tu as raison Maitre, mais je me dit que ça ne peut pas faire de mal et surtout ça fait de la place pour que le canon se dilate en chauffant.
avatar
antony
Cerf
Cerf
Nombre de messages : 4641
Age : 24
Localisation : Loire 42
Date d'inscription : 26/02/2010

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Jeu 12 Mai 2016 - 8:03
Une bien belle avancée.


@laurent42 a écrit:Je vais suivre ce post avec intérêt
je vais chercher la mienne dans la semaine, et certaines modifs me plaisent beaucoup

Tu l'as prise chez qui ?
laurent42
Palombe
Palombe
Nombre de messages : 337
Age : 30
Localisation : loire
Date d'inscription : 21/01/2015

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Jeu 12 Mai 2016 - 18:28
@antony a écrit:Une bien belle avancée.


@laurent42 a écrit:Je vais suivre ce post avec intérêt
je vais chercher la mienne dans la semaine, et certaines modifs me plaisent beaucoup

Tu l'as prise chez qui ?

chez vitti, d'occaz
avatar
titou 66
Cerf
Cerf
Nombre de messages : 3073
Age : 62
Localisation : Mayenne
Date d'inscription : 10/05/2010

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Jeu 12 Mai 2016 - 22:17
Pour faire chauffer un canon d'arme de chasse il faut tirer qq coups de suite tout de même .
D'autre part on a rarement l'occasion de tirer plus de 2 voir exceptionnellement 3 coups de suite avec une KIPPLAUF
Ce n'est pas fait pour sauf au stand le jour de réglage .

Le décollage du canon / bois est une bonne chose dans le cas peu probable d'une surchauffe du canon en cas de tir en rafale mais aussi et surtout suivant les conditions climatiques de chasse , pluie, neige , températures très basses .
Par contre , je vois mal le simple poids de l'arme posée convenablement sur un support quelconque , compresser assez la frette pour ce refaire toucher le bois et le canon ou bien c'est que la distance bois/canon est d'un ordre de mesure inférieur au millimètre .
Si tel est le cas au premier changement de taux d’humidités , température ou sous une intempérie c'est foutu .
Passer une feuille de papier c'est bien , mais il faut un minimum de marge tout de même .
avatar
Maître
Cerf
Cerf
Nombre de messages : 2077
Age : 22
Localisation : Nord Est
Date d'inscription : 05/08/2015
https://www.youtube.com/channel/UCBkQ6Ll7pL6-uPD_vFif-YQ

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Jeu 12 Mai 2016 - 22:54
Au stand trois tirs d'affilé suffisent pour faire chauffer le canon ...
avatar
antony
Cerf
Cerf
Nombre de messages : 4641
Age : 24
Localisation : Loire 42
Date d'inscription : 26/02/2010

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Ven 13 Mai 2016 - 8:18
@Maître a écrit:Au stand trois tirs d'affilé suffisent pour faire chauffer le canon ...

+1; la mienne trois balles et j'arrêtais sinon elle en envoyait de partout.
avatar
Maître
Cerf
Cerf
Nombre de messages : 2077
Age : 22
Localisation : Nord Est
Date d'inscription : 05/08/2015
https://www.youtube.com/channel/UCBkQ6Ll7pL6-uPD_vFif-YQ

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Ven 13 Mai 2016 - 8:39
Moi pas partout, mais les tirs ont tendance à monter de trop à 100m ...
avatar
antony
Cerf
Cerf
Nombre de messages : 4641
Age : 24
Localisation : Loire 42
Date d'inscription : 26/02/2010

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Ven 13 Mai 2016 - 8:59
J'ai souvenir tenir les 3.5 cm à 200 mètres. Après 3 tirs ça écartait à 15/20. Et à 100 mètres un peu moins (de quoi rester dans un cercle mortelle mais bon).
avatar
Maître
Cerf
Cerf
Nombre de messages : 2077
Age : 22
Localisation : Nord Est
Date d'inscription : 05/08/2015
https://www.youtube.com/channel/UCBkQ6Ll7pL6-uPD_vFif-YQ

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Dim 3 Juil 2016 - 0:41
Alors Henri où en es-tu ?
avatar
1henri
Sanglier
Sanglier
Nombre de messages : 1093
Age : 35
Localisation : Touraine
Date d'inscription : 23/10/2014

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Lun 12 Mar 2018 - 11:59
Bonjour,

Ce projet (comme d’autres) était resté au placard depuis quelques temps, mais j’ai recommencé a bosser sur cette arme, j’ai notamment trouvé une lunette et un montage.

Carabine russe, lunette tchèque, montage polonais: géographiquement c’est cohérent! Et l’ensemble devrait bien se marier!

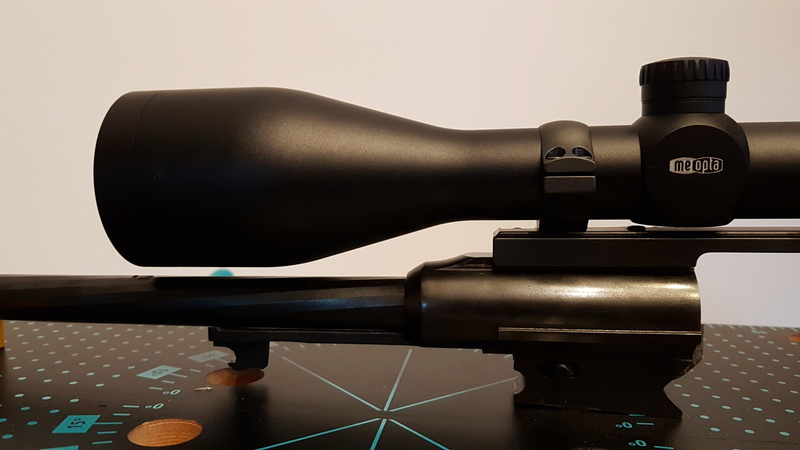

Donc sur une Kiplauf Baikal, montage bas + lunette en 56mm ça passe si on demonte les organes de visée et qu’on meule les goujons, la lunette est bien basse, je suis content!

Il y a un peu moins de 4mm.







Le reste est en cours (ajustage et modif des bois, reprise de la detente...) je vous donnerai des news!

[ps:] c’est toujours emouvant de repondre a la suite d’un message de Fabien...
avatar
JRG
Cerf
Cerf
Nombre de messages : 10292
Age : 73
Localisation : Perche du Sud
Date d'inscription : 17/02/2011

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Lun 12 Mar 2018 - 12:21
Oui.
avatar
antony
Cerf
Cerf
Nombre de messages : 4641
Age : 24
Localisation : Loire 42
Date d'inscription : 26/02/2010

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Lun 12 Mar 2018 - 20:49
avatar
barbu13
Sanglier
Sanglier
Nombre de messages : 1029
Age : 51
Localisation : Le sud
Date d'inscription : 16/02/2018

Re: Optimisation et customisation Kipplauf Baikal IJ 18

le Lun 12 Mar 2018 - 21:45
Question bète probablement, mais je la pose quand meme. Quel est l'intéret d'avoir une lunette le plus bas possible ??
